如何用微機繼電保護測試儀進行遞變?cè)囼?yàn)

返回打印來源：儀天成電力時間：2017/12/06 閱讀：次

電力工作者在實際的工作中，有時候會需要測試阻抗繼電器的記憶時間；測試直流電壓繼電器、直流電流繼電器、中間繼電器等各類直流型繼電器的動作值和返回值；測試直流電壓繼電器、直流電流繼電器、中間繼電器以及時間繼電器等各類直流型繼電器的動作時間；測試單個常規繼電器的動作值、返回值以及動作時間等試驗，這時候使用微機繼電保護測試儀來對被試品進行遞變?cè)囼?yàn)就可以輕松完成以上的試驗，因此本文就簡單介紹下改遞變?cè)囼?yàn)的過程。

一、設置好開入量

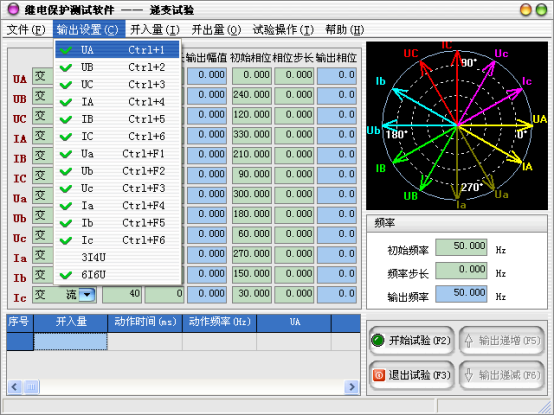

三相電流四相電壓的測試儀只能使用“4U3I”的輸出方式，六相電流六相電壓的測試儀則既可使用“3I4U”的輸出方式，也可使用“6I6U”的輸出方式。

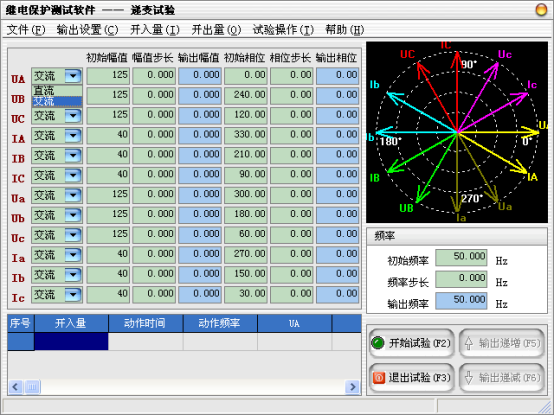

二、設定輸出參數
當需要使用的輸出相被選擇后，可以設定微機繼電保護測試儀各輸出相的起始參數，比如幅值、相位，接著可以設定幅值的變化步長和相位的變化步長。一旦通道的輸出達到大值或小值后，如果試驗還沒有停止，通道繼續保持輸出，不再遞增或遞減。
在試驗過程中，“初始幅值”、“幅值步長”、“初始相位”和“相位步長“均可在線編輯，極大地提高了試驗的靈活性和系統的適用性。

三、試驗參數設置

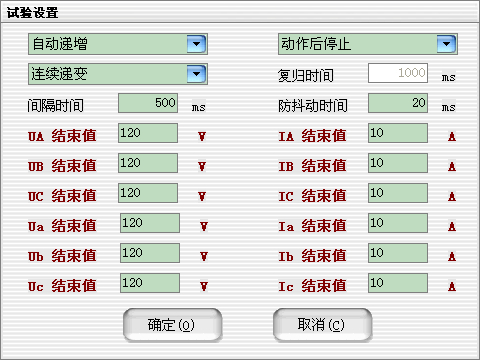

點擊菜單“試驗操作”—>“試驗設置”或Ctrl+M快捷鍵，可進入試驗設置對話框。
1、手動控制：試驗運行時完全由操作人員來進行手動控制。
2、自動遞增：試驗運行時軟件將根據用戶設置的步長自動遞增。
3、自動遞減：試驗運行時軟件將根據用戶設置的步長自動遞減。
4、動作后停止：開入量接收到動作信號后立即停止試驗。
5、動作后返回：開入量接收到動作信號后向初始值進行遞變。
6、動作后繼續：開入量接收到動作信號后不采取任何動作繼續進行試驗。
7、連續遞變：步長遞增或遞減是連續變化的。
8、脈沖遞變：每次步長遞增或遞減之間會輸出一個復歸狀態，此時所有電壓、電流輸出為0。
9、復歸時間：復歸狀態輸出的時間，一般應大于保護裝置的復歸時間，以保證保護裝置可靠復歸。
10、間隔時間：自動變化時，每次變化之間的時間。
11、防抖動時間：當保護裝置的動作接點閉合或打開時間小于該時間，則接點動作不被確認。

四、設置顯示功率

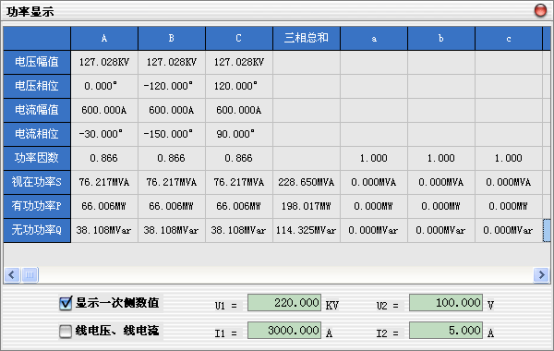

點擊菜單“試驗操作”—>“功率顯示”或Ctrl+P快捷鍵，可彈出功率顯示界面，顯示輸出的三相電壓、電流、功率等，可方便的進行校表試驗。
1、顯示一次側數值：根據輸入的高壓側電壓U1、高壓側電流I1、低壓側電壓U2、低壓側電流I2的數值，在進行校表的時候，軟件自動把電壓、電流、功率換算成一次側的電壓、電流、功率，便于與表計相對照。
2、線電壓、線電流：選中顯示線電壓、線電流，但不顯示功率，不選中則顯示相電壓、相電流及每相的功率。

五、開始試驗
確認連線無誤后，單擊“開始試驗”按鈕或鍵盤上的F2快捷鍵，開始試驗。
試驗過程中，如果設置的是“手動控制”，則在試驗中可用鼠標單擊“輸出遞增”按鈕或按鍵盤上的F5快捷鍵，各使用通道的幅值、相位和輸出頻率均按照用戶設置的變化步長同時遞增。單擊“輸出遞減”按鈕或按鍵盤上的F6快捷鍵，各使用通道的幅值、相位和輸出頻率均按照用戶設置的變化步長同時遞減。
本文使用微機繼電保護測試儀進行的遞變?cè)囼?yàn)，使用的是YTC1000型，雖然每個廠家出廠的微機繼保儀操作方式都大同小異，但是電力工作者在實際的工作中，在試驗之前也需要熟讀該型號儀器的說明書，并且認真按照相關操作規范進行操作，以免安全事故的發生。
