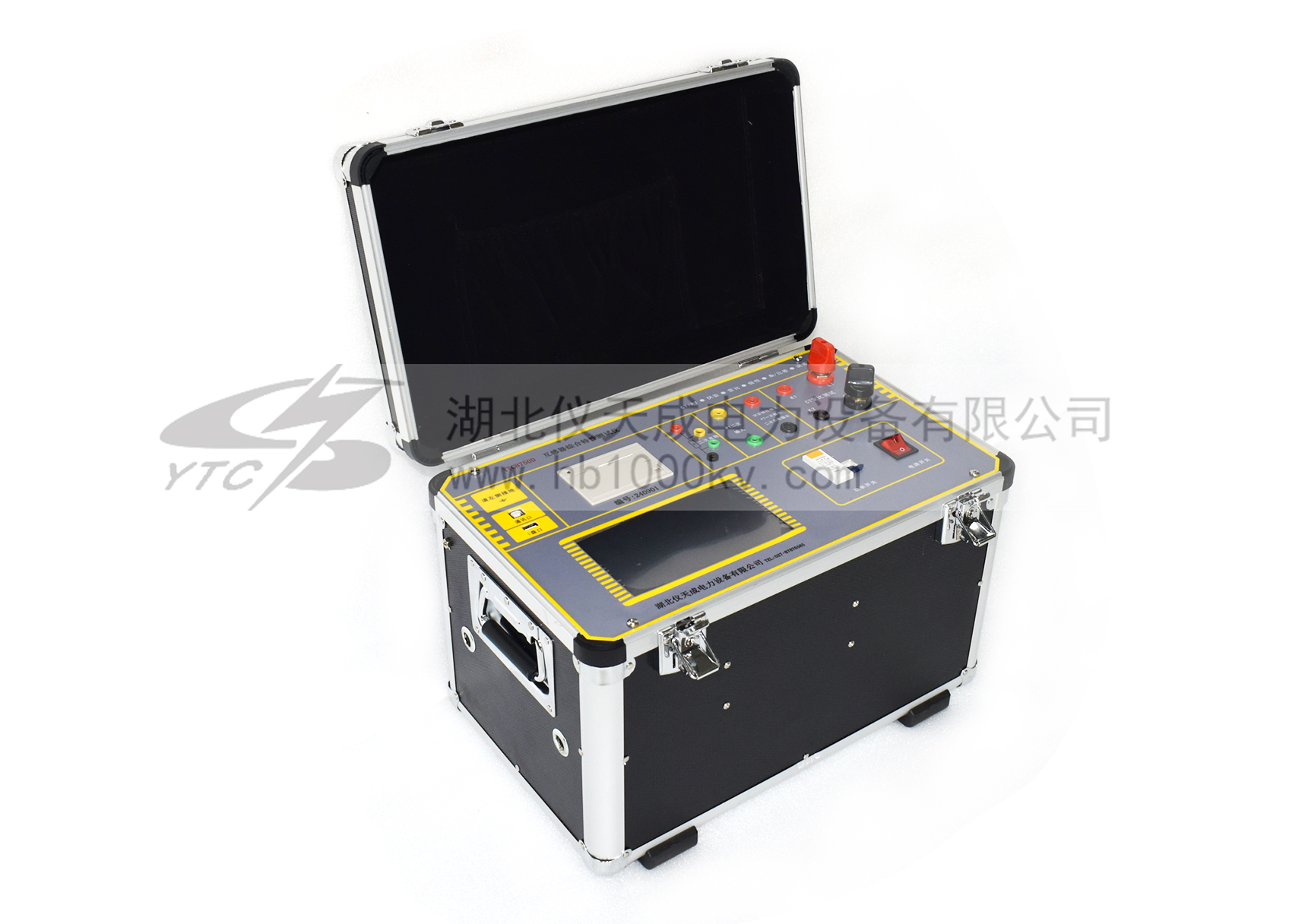

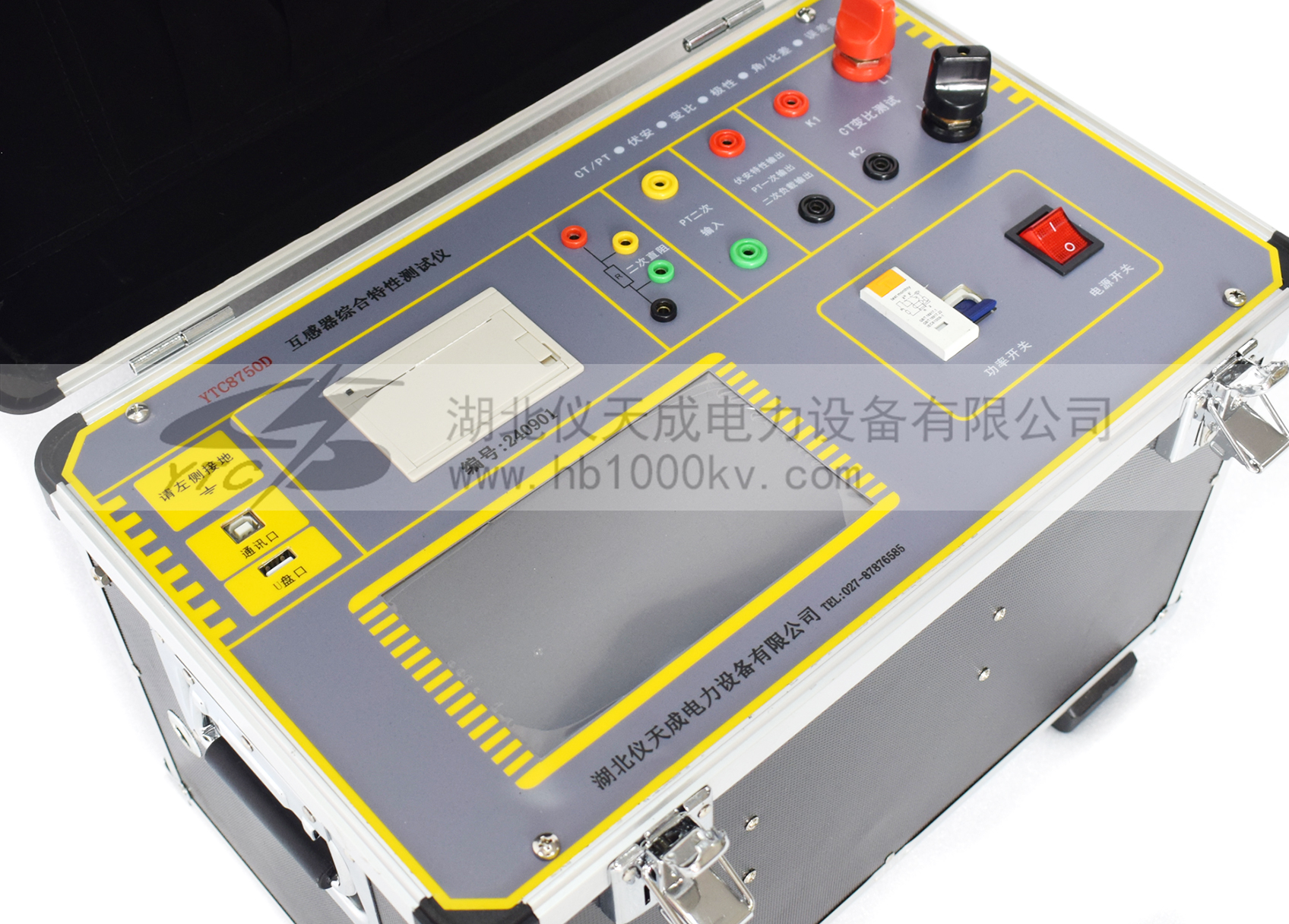

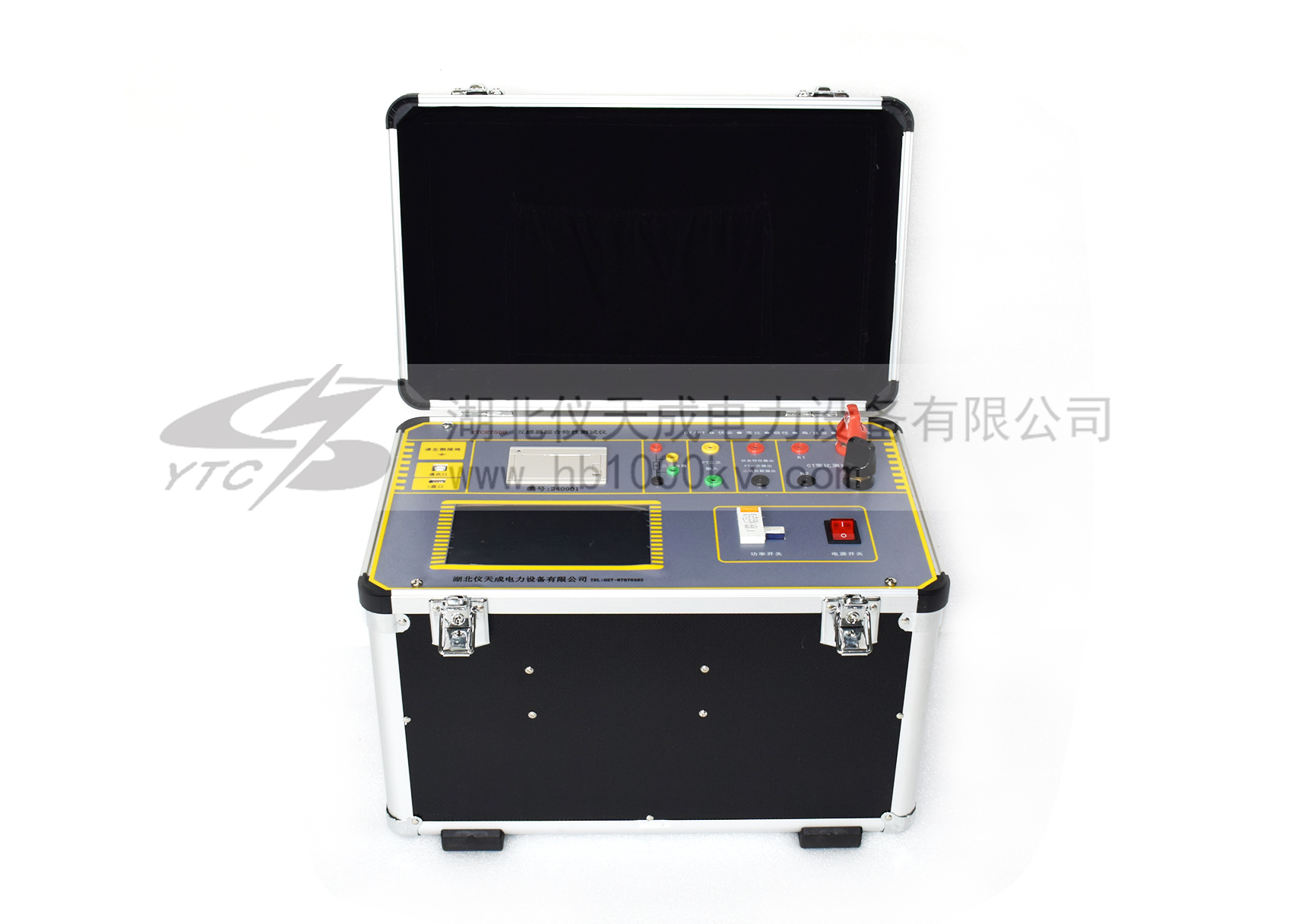

YTC8750D互感器綜合特性測試儀

       YTC8750D互感器綜合特性測試儀設計用于對保護類、計量類CT/PT進行自動測試,適用于實驗室也適用于現場檢測。
       - 支持檢測CT和PT
       - 無需外接其它輔助設備,單機即可完成所有檢測項目
       - 自動給出5%和10%誤差曲線
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

       YTC8750D互感器綜合特性測試儀僅需進行簡單的數字設定:設定互感器的額定參數。儀器將全過程自動記錄數據,并自動將變比極性、伏安特性曲線等計算并顯示出來,省去換線、手動調壓、人工記錄、整理、描曲線等煩瑣勞動。
       使用極為簡單的操作和接線方法以實現互感器的測量,極大的降低了工作強度和提高了工作效率,方便現場開展互感器的測量工作;快捷、簡單、精確、方便

產品特征:
一.輸出電壓高、容量大
伏安特性試驗:單機最大輸出電壓高達2500V/3000V(選配),可用于做500KV等級1A電流互感器的伏安特性試驗。變比測試:最大電流輸出高達600A/1000A(選配)。設備電源輸出全部為真實電壓和電流值,并且波形為標準正弦波,頻率為50Hz;能夠真正有效模擬互感器的真實狀態,符合國家相關檢修規定。調壓分辨率最小可以達到0.13V
二.功能全面
1.可測試CT/PT的:“伏安特性”,“5%、10%誤差曲線”,“變比、極性”,“角差、比差”,“二次直阻”及“二次負荷”,“二次回路”,“二次耐壓”和退磁功能。
2.測試滿足GB1208、GB1207等各類互感器標準,并依照互感器類型和級別自動選擇何種標準進行測試。
3.7寸彩色觸屏自帶中文輸入法,可輸入中文編號。
4.界面友好美觀,全中文圖形界面,面板自帶打印機,可隨時打印曲線圖及測試數據。
5.帶有大容量存儲器,可存儲4000組測試數據,數據掉電永不丟失;
6.試驗完畢后將數據存入U盤,可以在電腦端用軟件進行數據分析,并生成WORD報告。
7.具備聯機功能,可通過電腦控制儀器進行試驗。
8.拐點自動計算功能;具有完善的數據查詢、瀏覽、打印、刪除功能;自帶日期/時間功能。
9.單機一體化,重量輕,僅重26Kg,方便攜帶,便于流動試驗。

產品別稱:互感器綜合測試儀、互感器測試儀、CT伏安特性綜合測試儀、伏安特性變比極性綜合測試儀、伏安特性綜合測試儀、CT伏安變比綜合測試儀
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

測試用途

保護和計量類CT、保護類PT

輸入電源

電壓

AC220V/±10%

頻率

50Hz/±10%

最大功率

5KVA

CT伏安

最大電壓

0~2500V/3000V(選配)

最大電流

20A

精度

±0.5%

CT變比

最大電流

0-600A/1000A(選配)

最大電壓

0-7V

精度

±0.5%

PT伏安

最大電壓

安全設限:0~500V

最大電流

20A

精度

±0.5%

PT變比

最大電壓

0~2500V/3000V(選配)

精度

±0.5%

比差

精度

±0.5%

相位

精度

±3min

直阻測量

范圍

0~20Ω

精度

0.5%

一次通流

范圍

0~200A/5分鐘

二次耐壓

范圍

0~2500V/5分鐘

環境條件

運行溫度

-10℃~+50℃

存儲溫度

濕 度

相對濕度:45%~60%,不結露

儀器尺寸

420mm×300mm×270mm

儀器重量

重量26kg


應用領域 APPLICATION FIELD
附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
