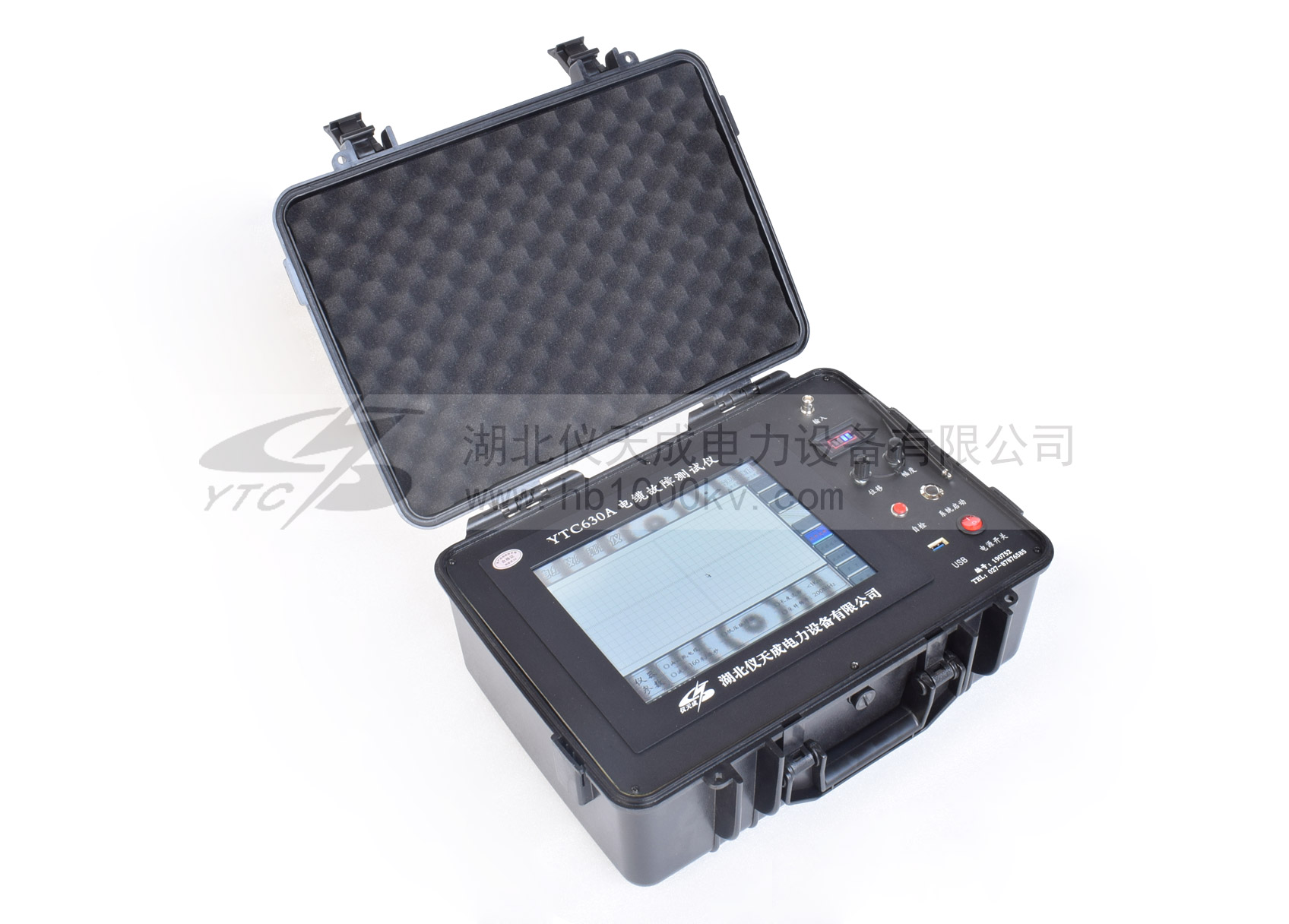

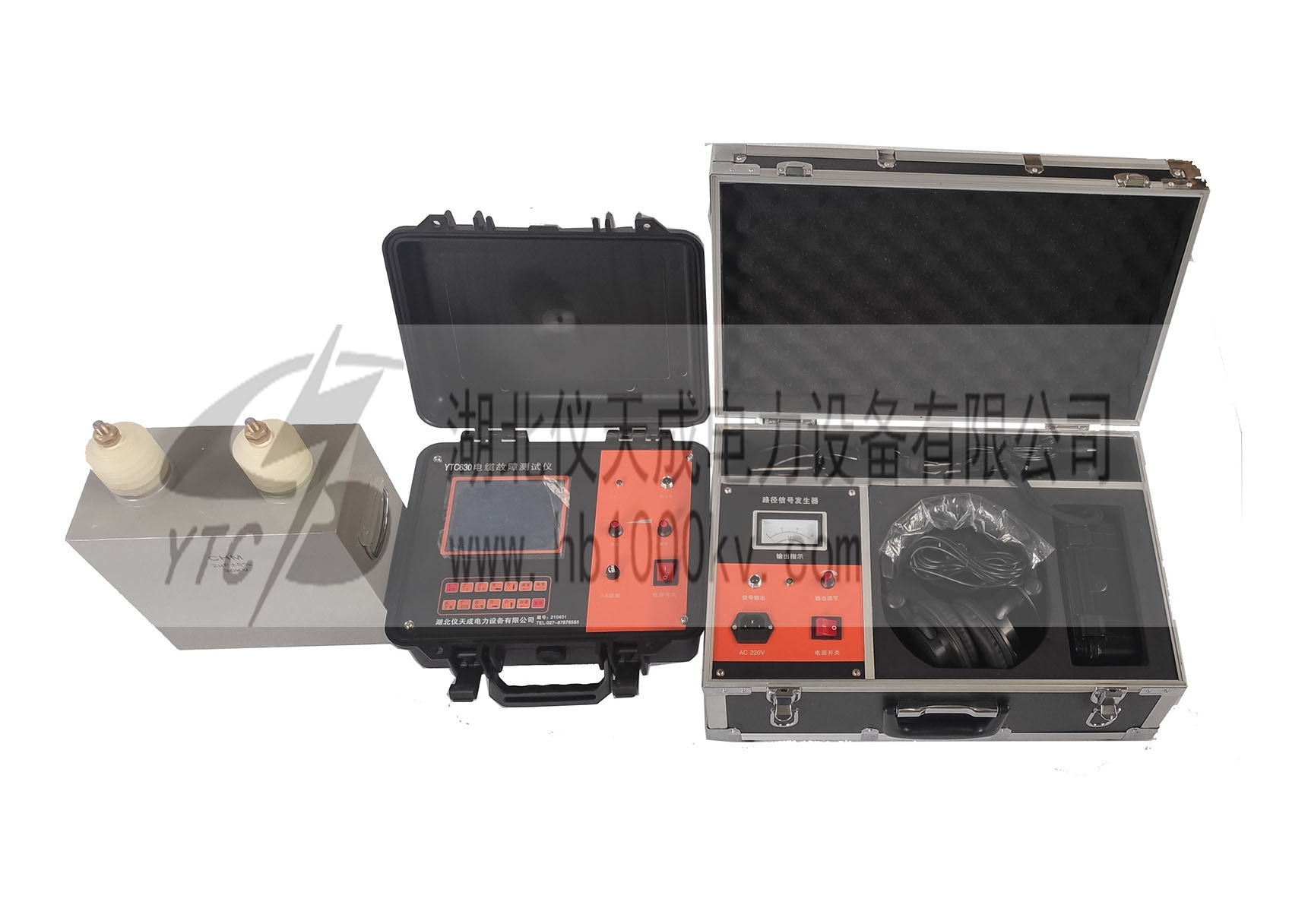

YTC630A電纜故障測試儀

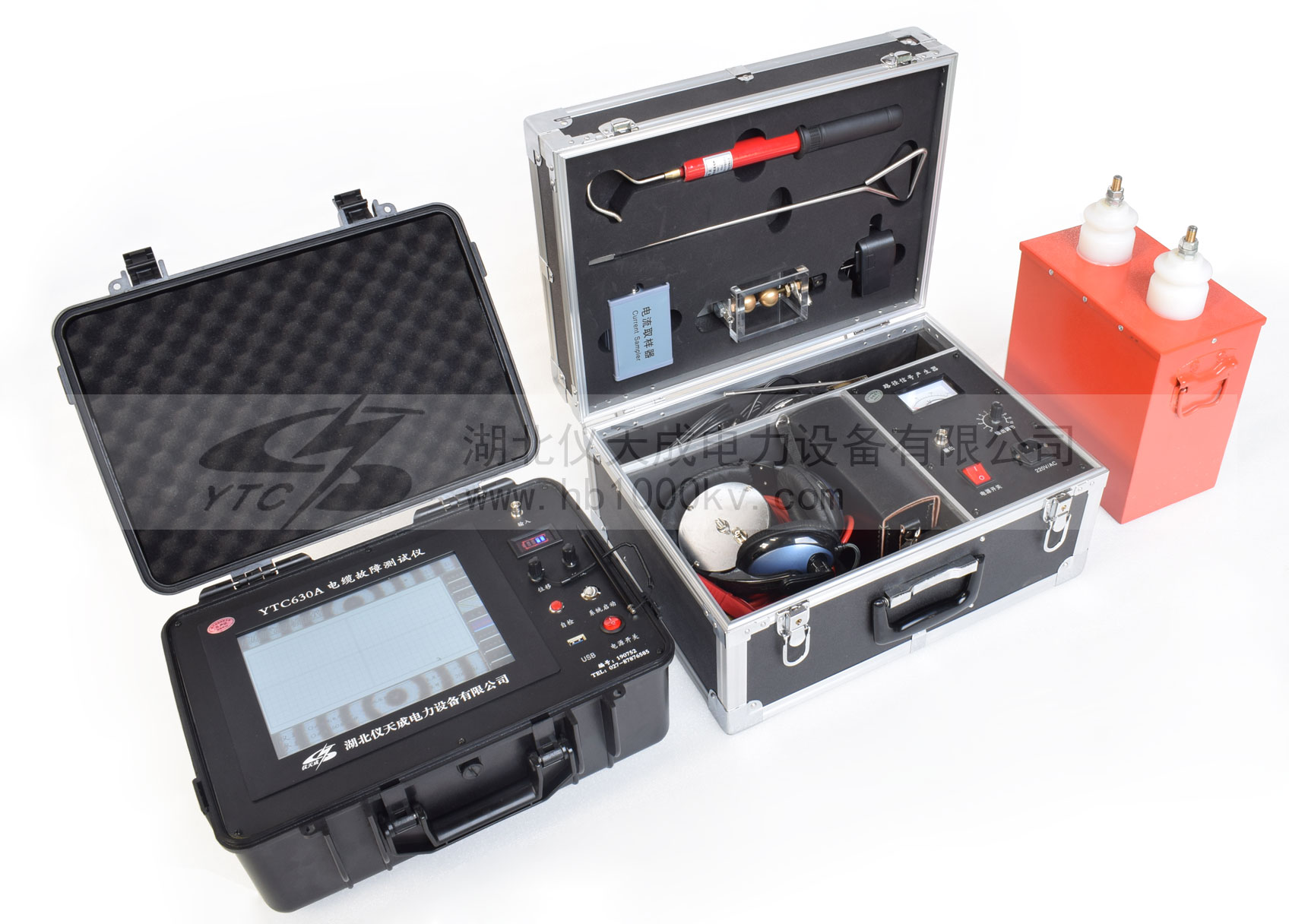

        YTC630A電纜故障測試儀由系統主機和故障定位儀以及電纜路徑組成,該電纜故障測試儀用于電力電纜各類故障的測試,電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理,以及鐵路、機場信號控制電纜、和路燈電纜故障的快速測試。
        本電纜故障測試儀,可以測試 35KV 以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障,低阻、短路性故障及斷路故障。本測試儀采用箱式結構,采用觸摸屏操作界面,所有功能按鍵均在屏幕上直觀地顯示,用戶可通過觸摸屏直接操作。具有波形儲存功能,可以儲存大量的現場測試波形,供隨時調用觀察和同屏比較。測試界面簡單清晰,功能按鍵定義簡單明了,測量方法簡單快捷。


提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

產品簡介:
       YTC630A電纜故障測試儀整套系統滿足中華人民共和國電力行業標準《DL/T849.1~ DL/T849.3-2004》電力設備專用測試儀器通用技術條件,YTC630A電纜故障測試儀由系統主機和故障定位儀以及電纜路徑。
       該電纜故障測試儀分三部分組成,用于電力電纜各類故障的測試,電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理,以及鐵路、機場信號控制電纜、和路燈電纜故障的
快速測試。
       本電纜故障測試儀,可以測試 35KV 以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障,低阻、短路性故障及斷路故障。本測試儀采用箱式結構,采用觸摸屏操作界面,所有功能按鍵均在屏幕上直觀地顯示,用戶可通過觸摸屏直接操作。具有波形儲存功能,可以儲存大量的現場測試波形,供隨時調用觀察和同屏比較。測試界面簡單清晰,功能按鍵定義簡單明了,測量方法簡單快捷。

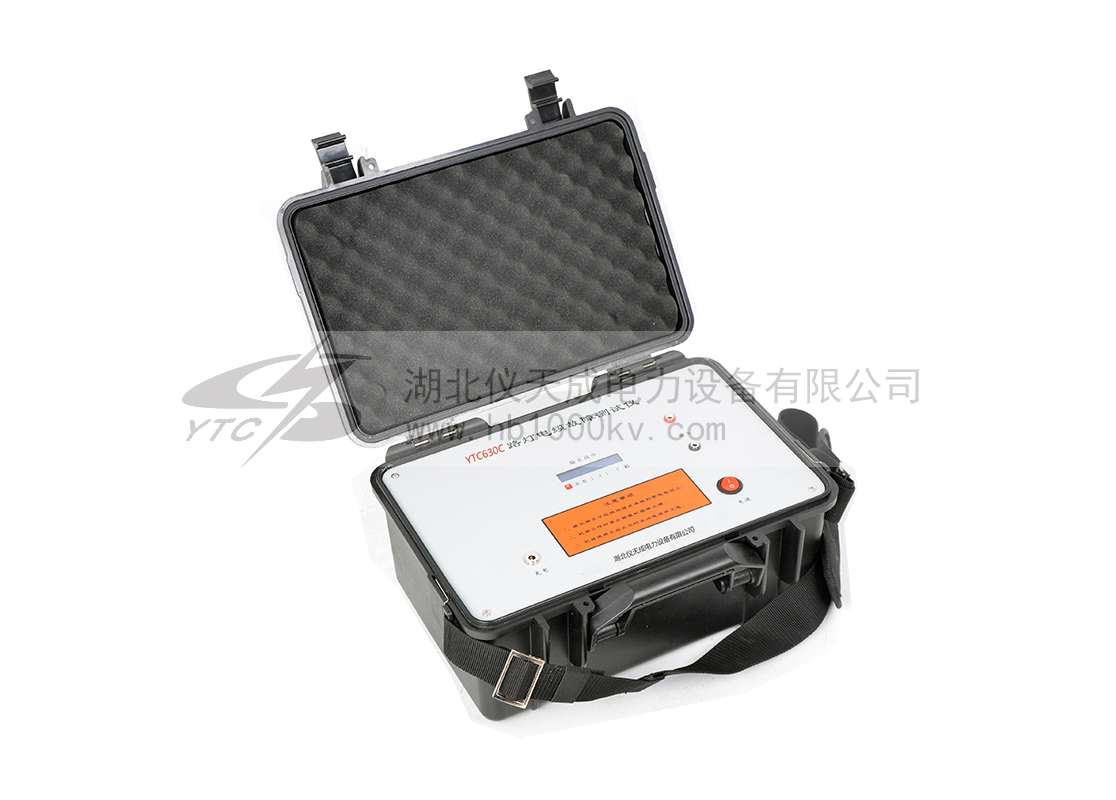

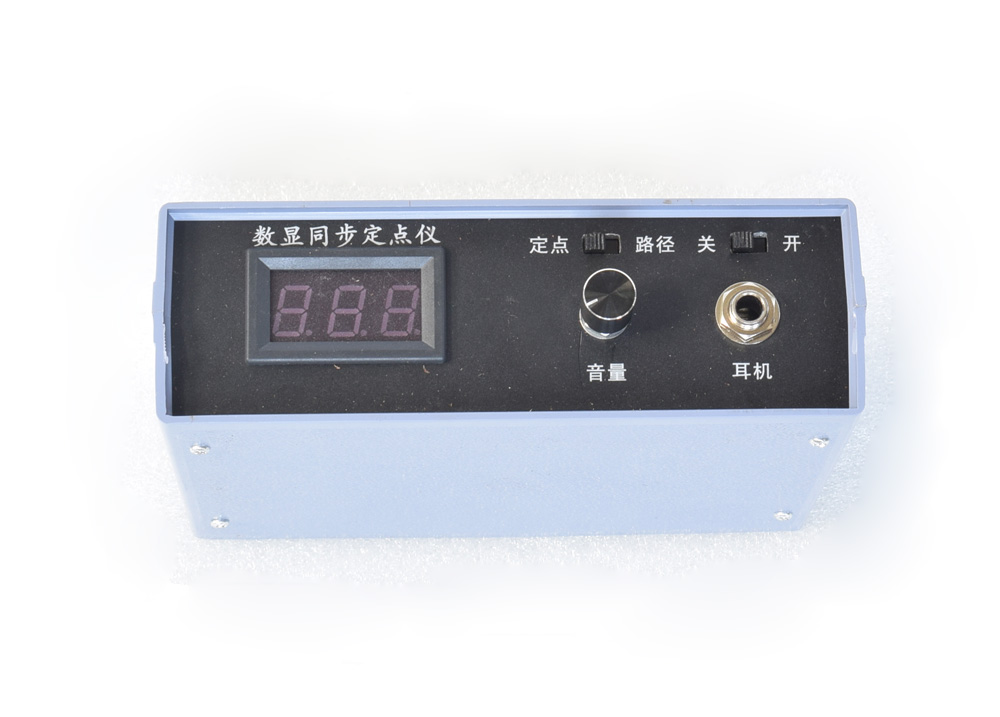

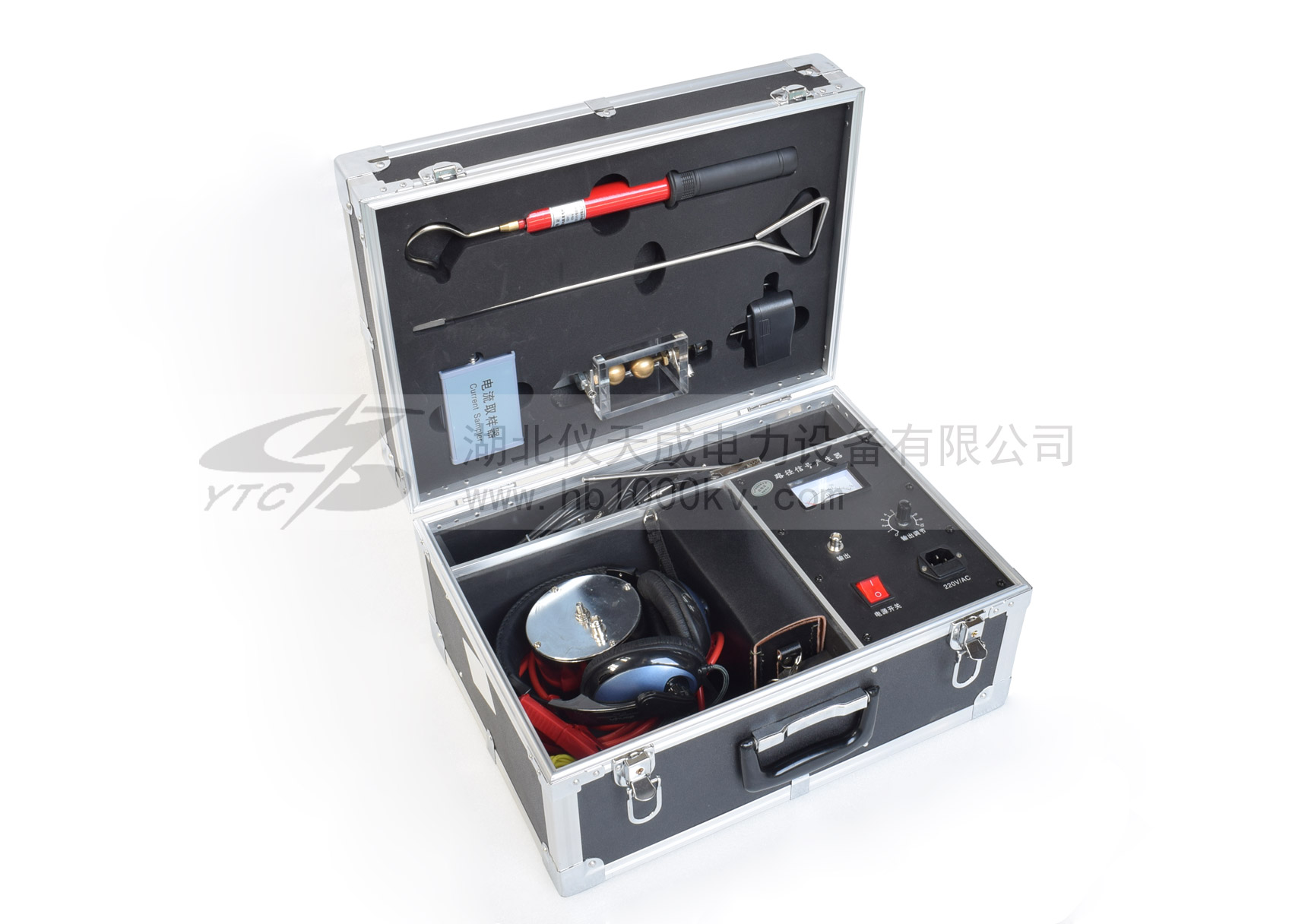

       電纜故障定點儀用于地埋電纜故障點的精確定位、地埋電纜埋設路徑和埋深的精準探測。

產品別稱:電纜故障測試儀、電纜故障檢測儀、定點儀、路徑儀、電纜故障尋徑儀、電纜故障尋蹤儀、便攜式電纜故障定位系統 、電纜故障定點儀、電纜路徑儀。

產品特點:
1、高精度標準測量
2、光線示波器功能
3、較強的綜合能力
4、完善的人-機綜合能力
5、海量貯存、強大的數據處理管理
6、高速打印、輸出結果直觀快捷
7、抗干擾設計、電源工作范圍寬
8、結構緊湊、便于攜帶及野外測量。
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

項目 技術參數
檢測方法 低壓脈沖法、高壓閃絡法
測試距離 低壓脈沖法 60Km
高壓閃絡法 40Km
系統測試精度 小于20cm
脈沖幅度 負載阻抗在50Ω時不小于250Vpp
長度選擇 ﹤1KM、 ﹤3KM、>3KM三種
采樣頻率 6Mhz、12 Mhz、24Mhz、48 Mhz  96 Mhz  192Mhz
讀數分辨率 1m
電纜介質的電波傳播速度 油浸紙、不滴流:160m/μs;交聯聚乙烯:172m/μs;聚氯乙烯:184m/μs;以及其它類型電纜的電波傳播速度自設置

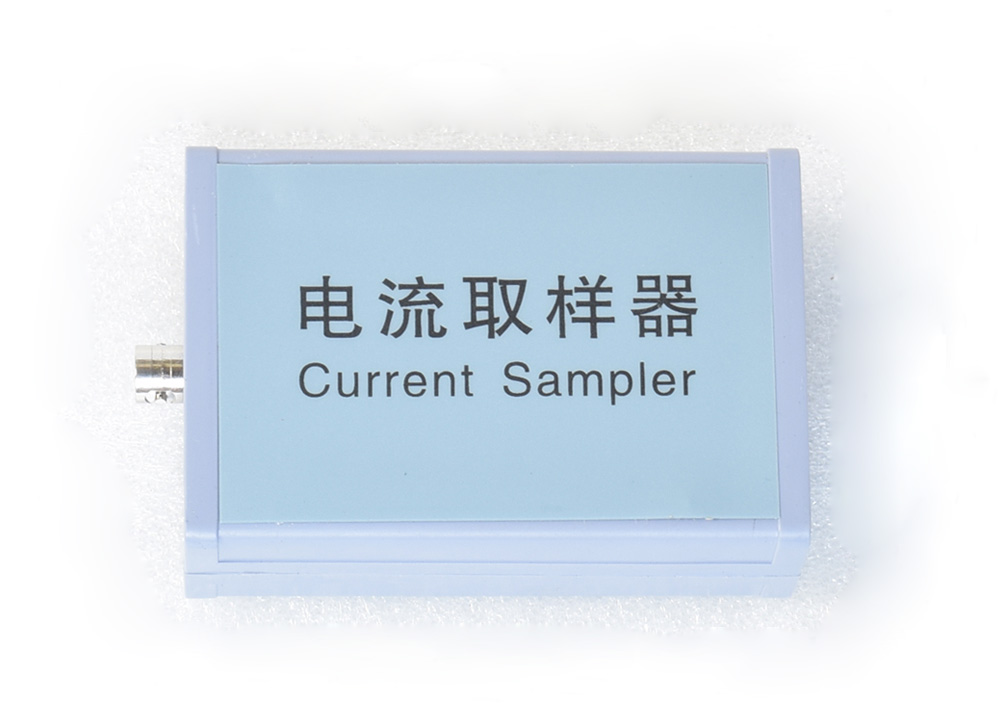

采樣方式 電流取樣法、電壓取樣法
工作條件 溫度-40 ~ +55ºC,相對濕度 90%
體積 430×300×190mm
重量 約10kg

應用領域 APPLICATION FIELD

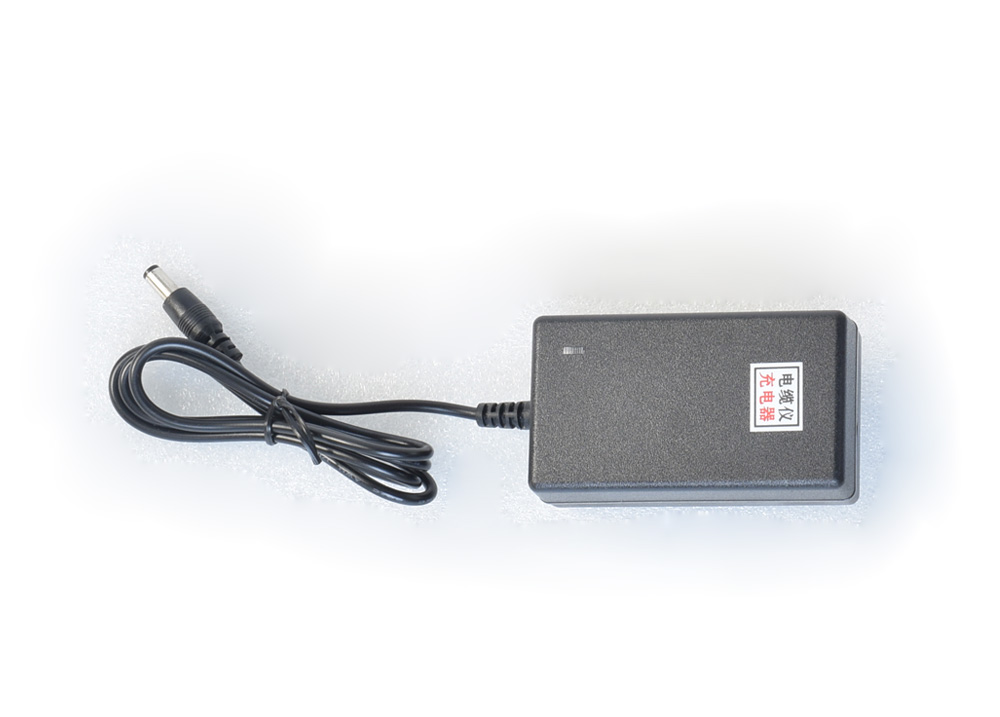

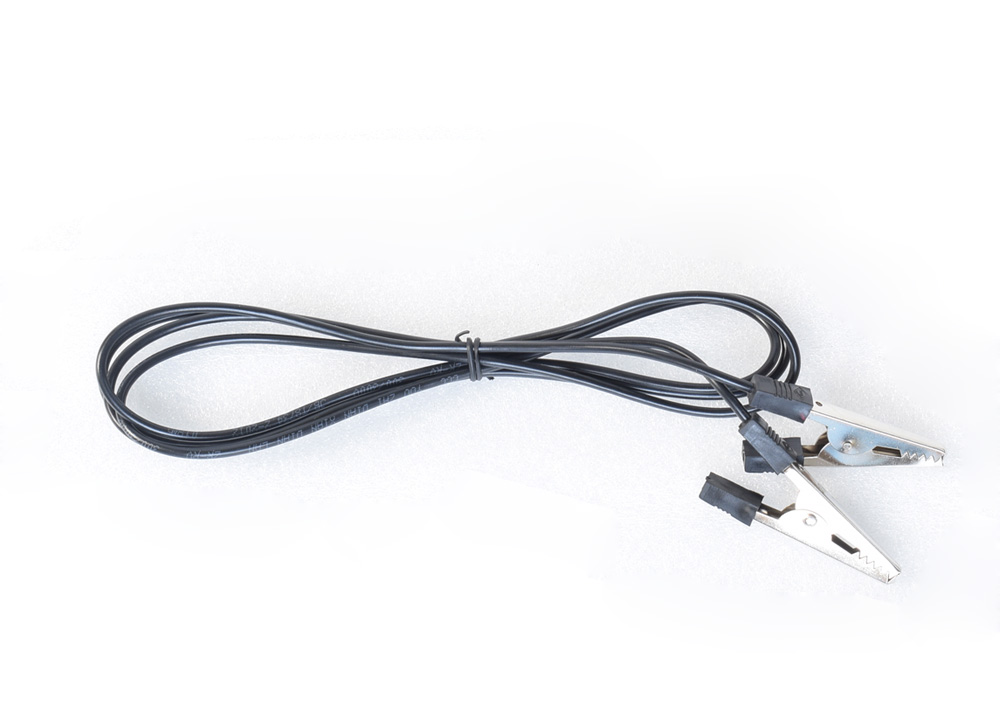

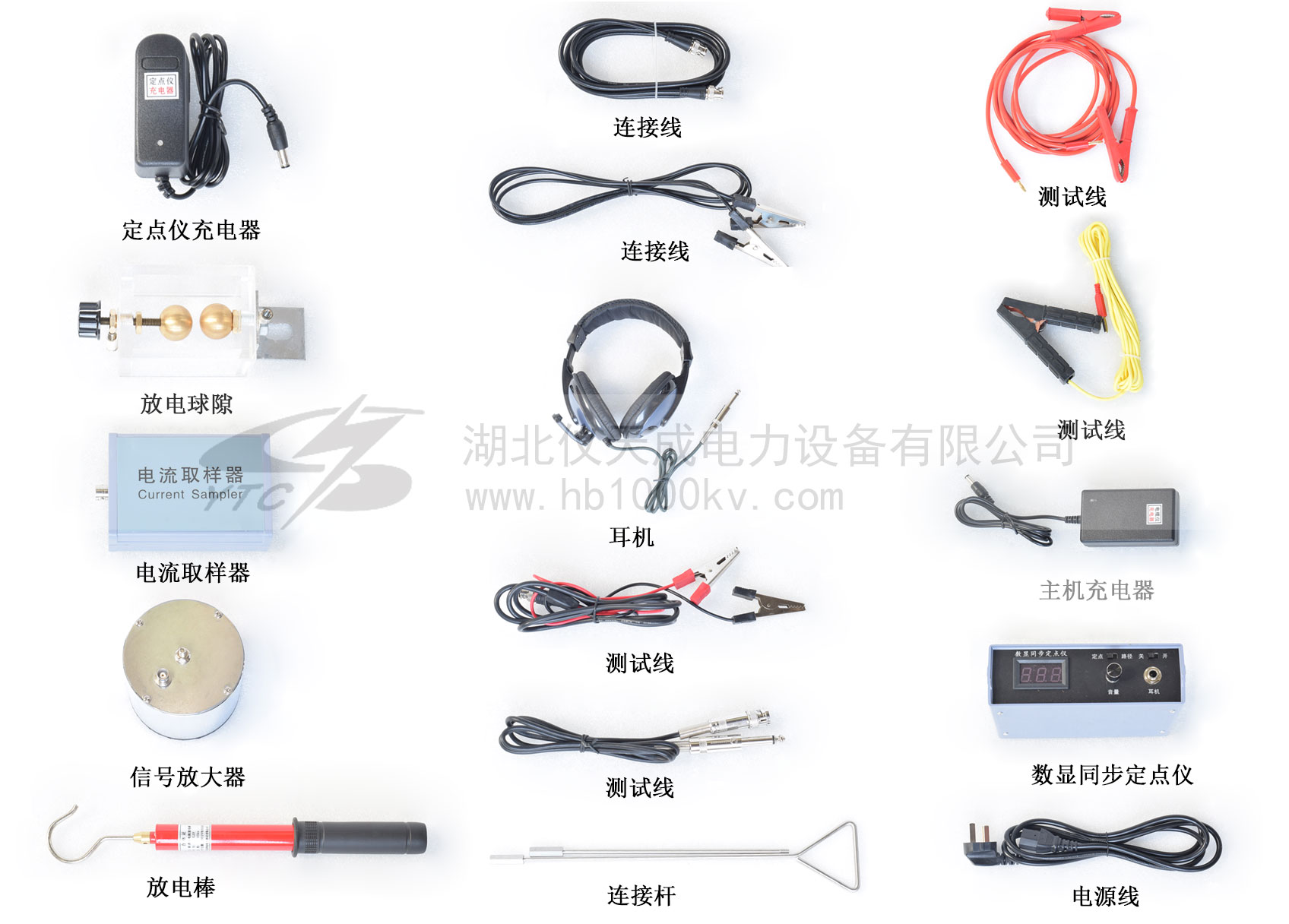

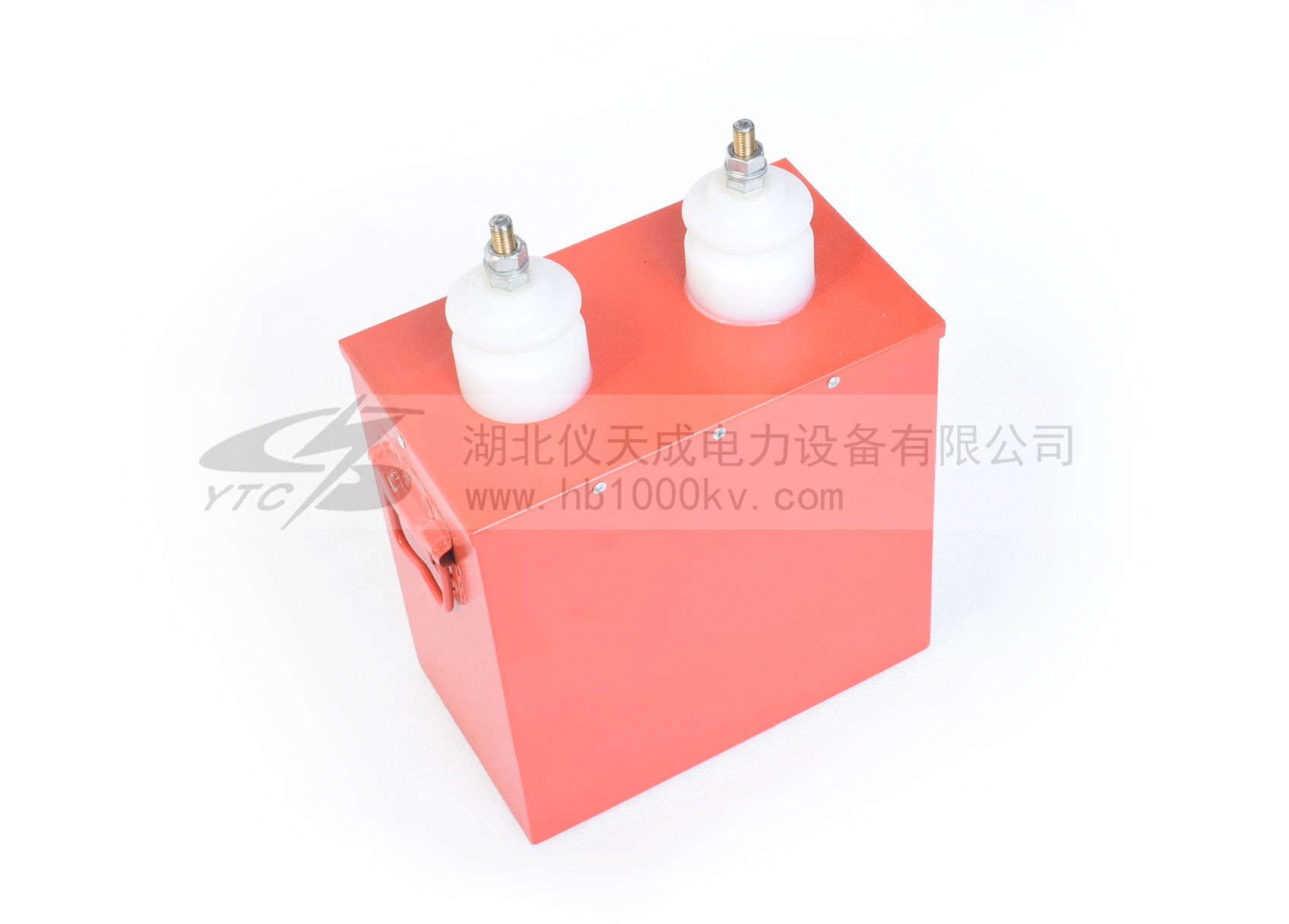

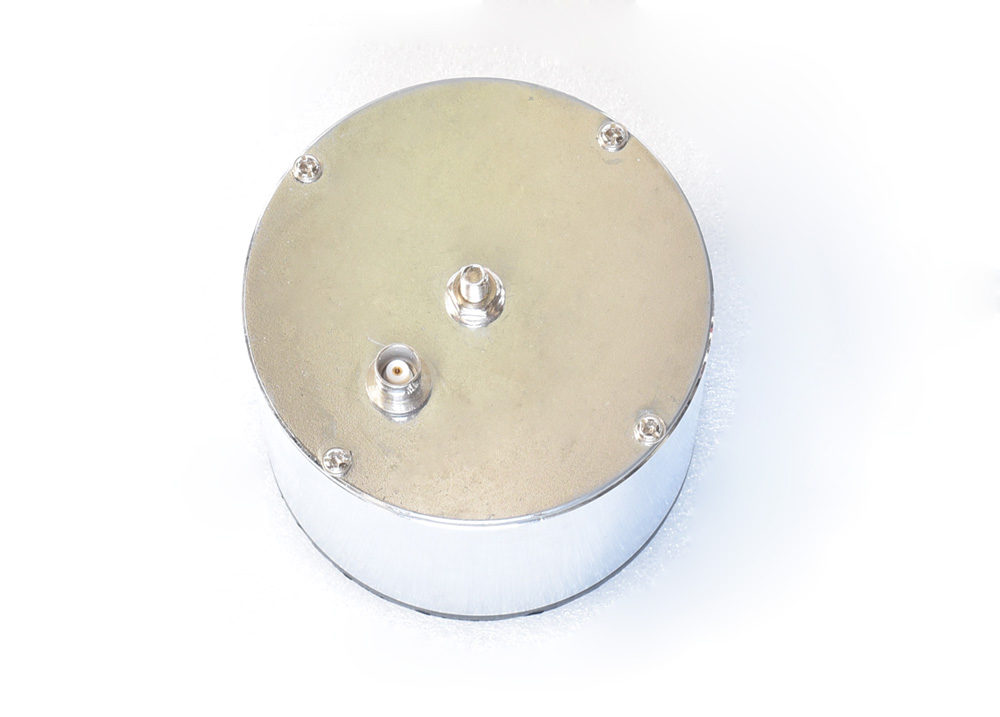

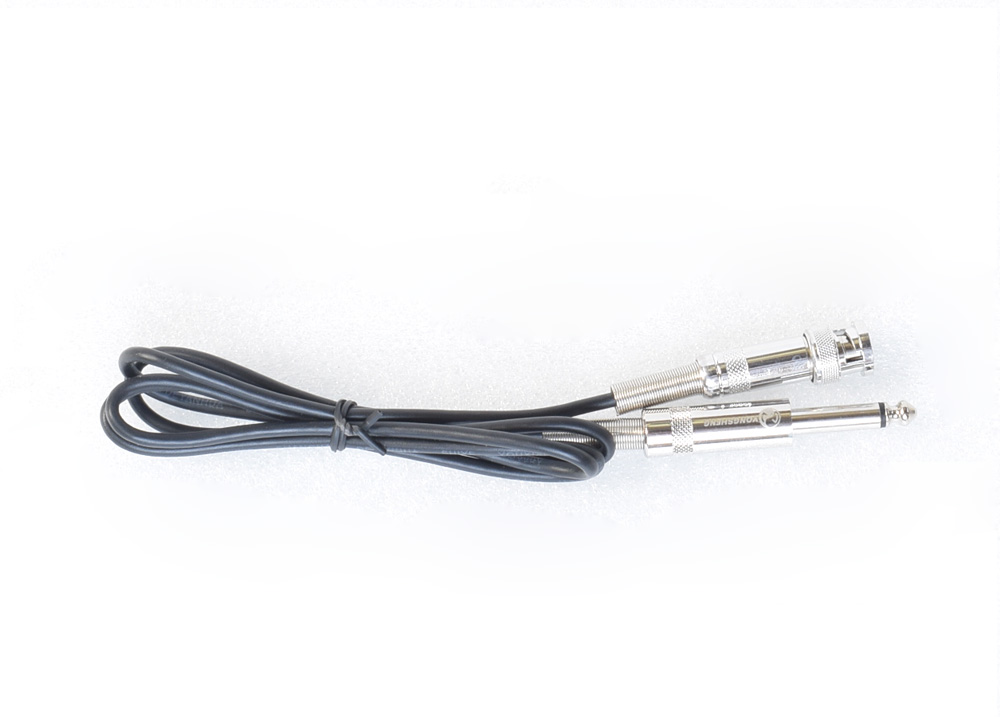

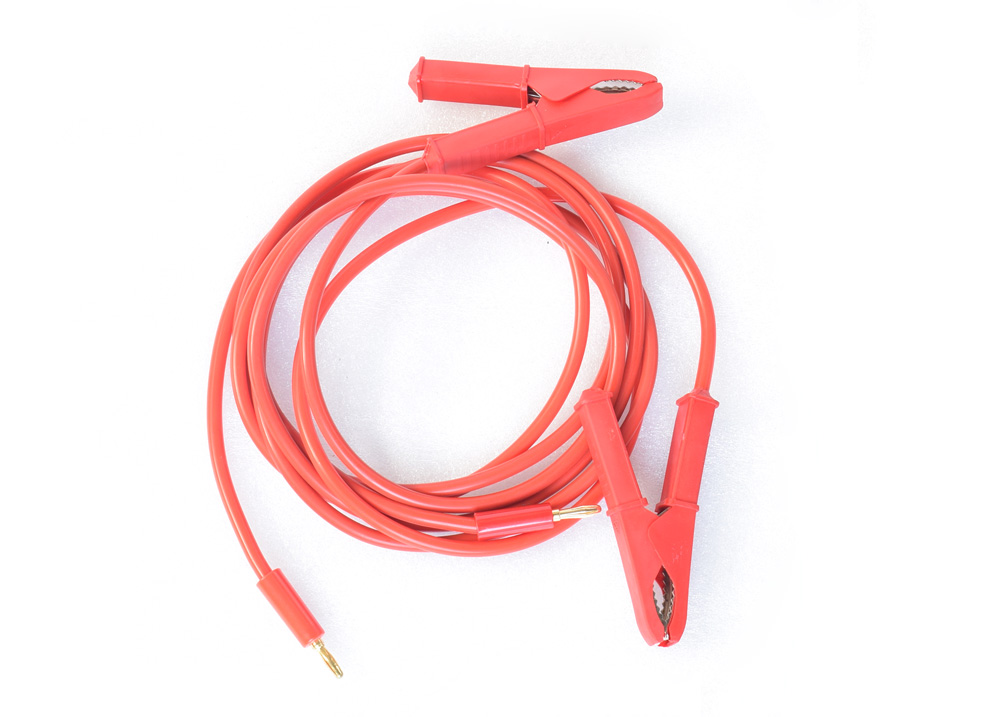

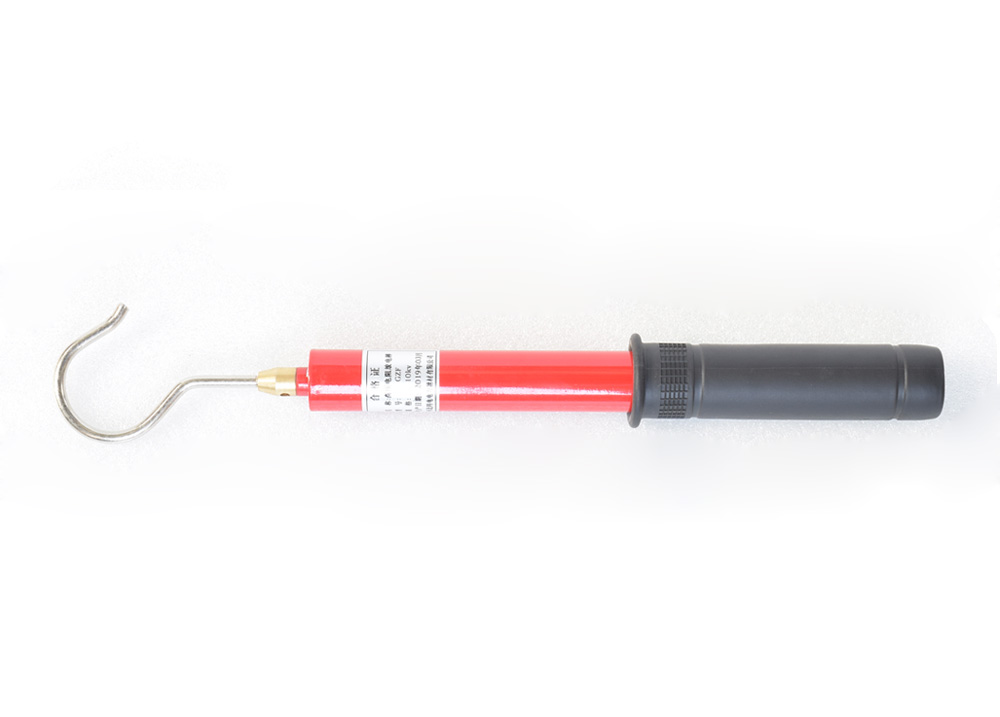

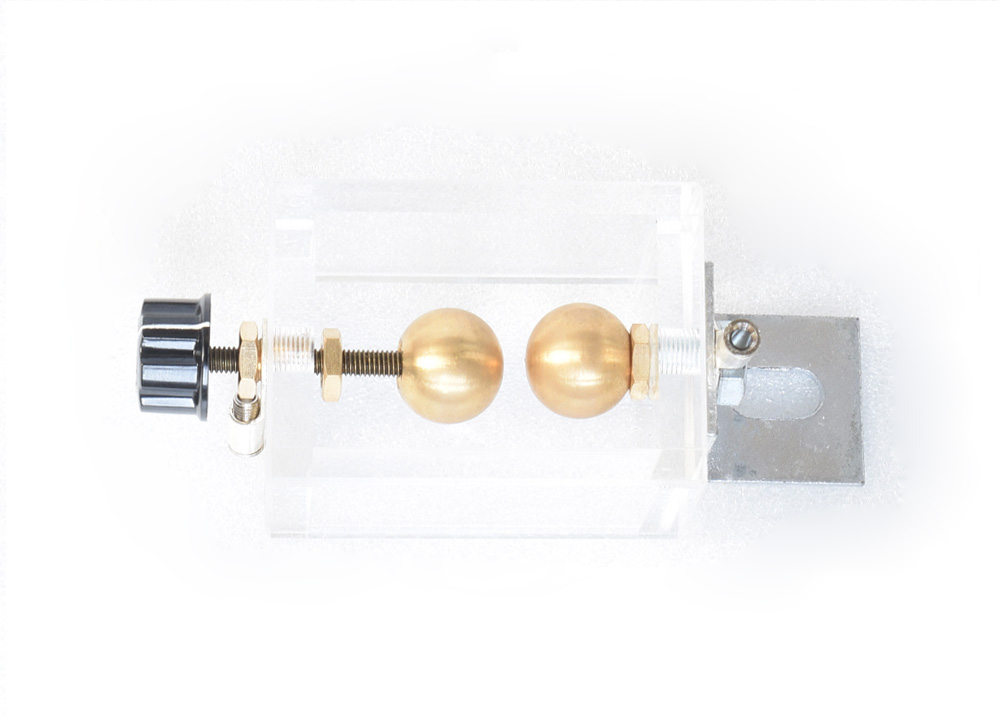

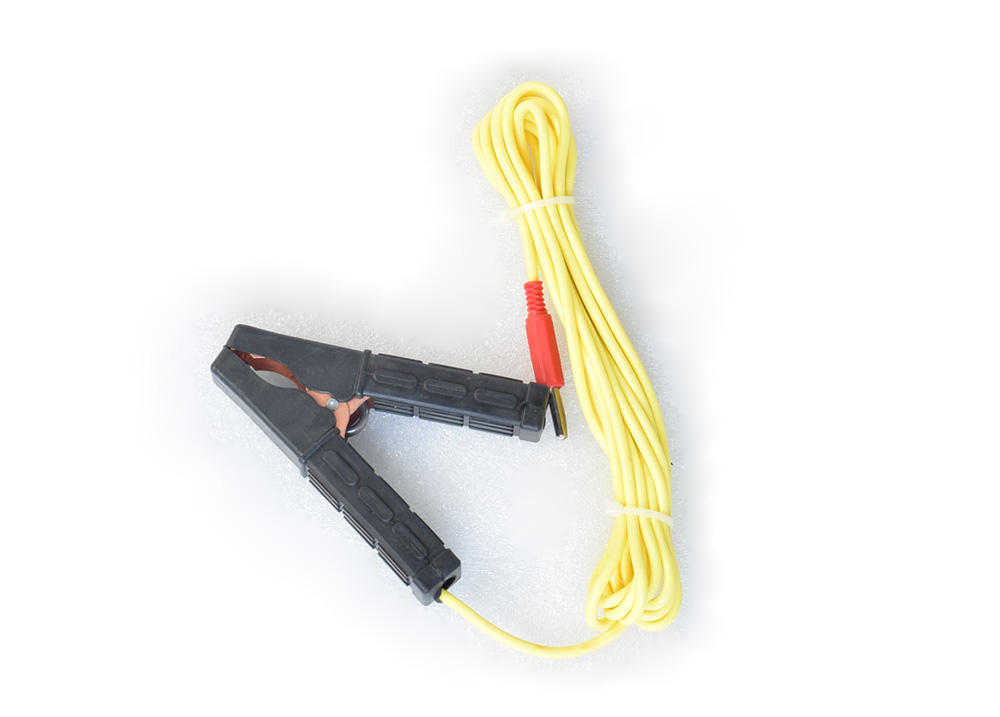

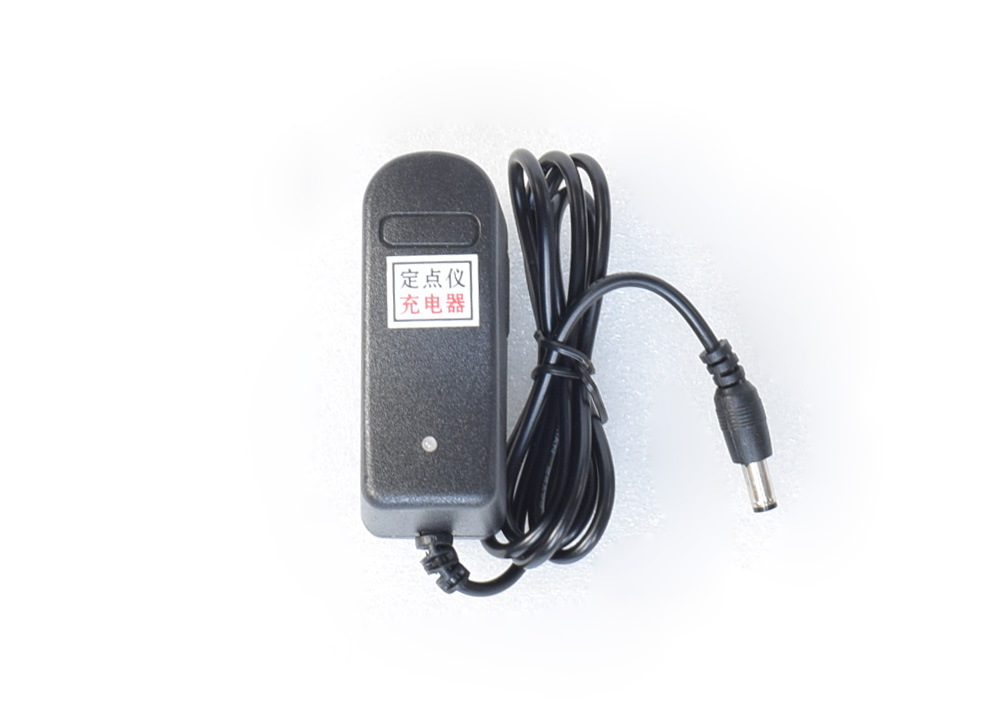

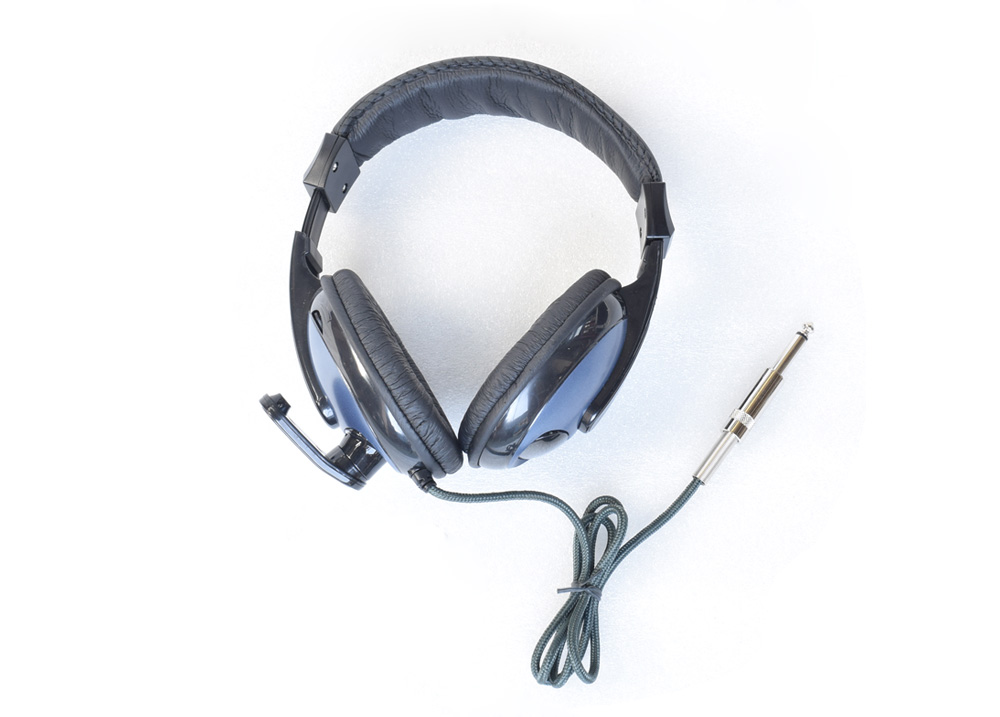

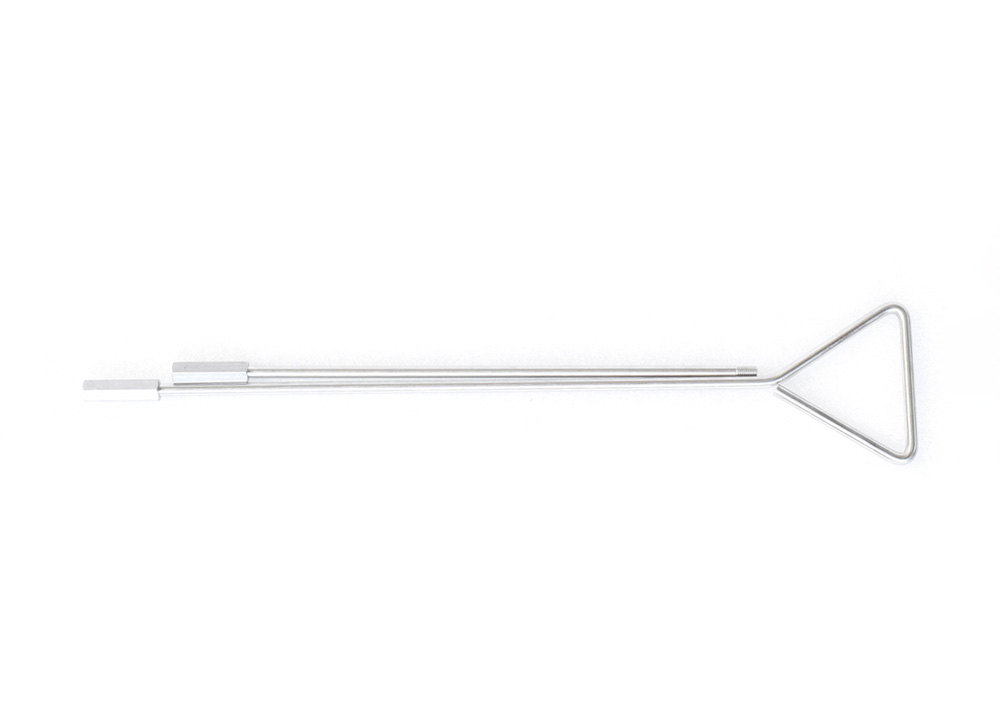

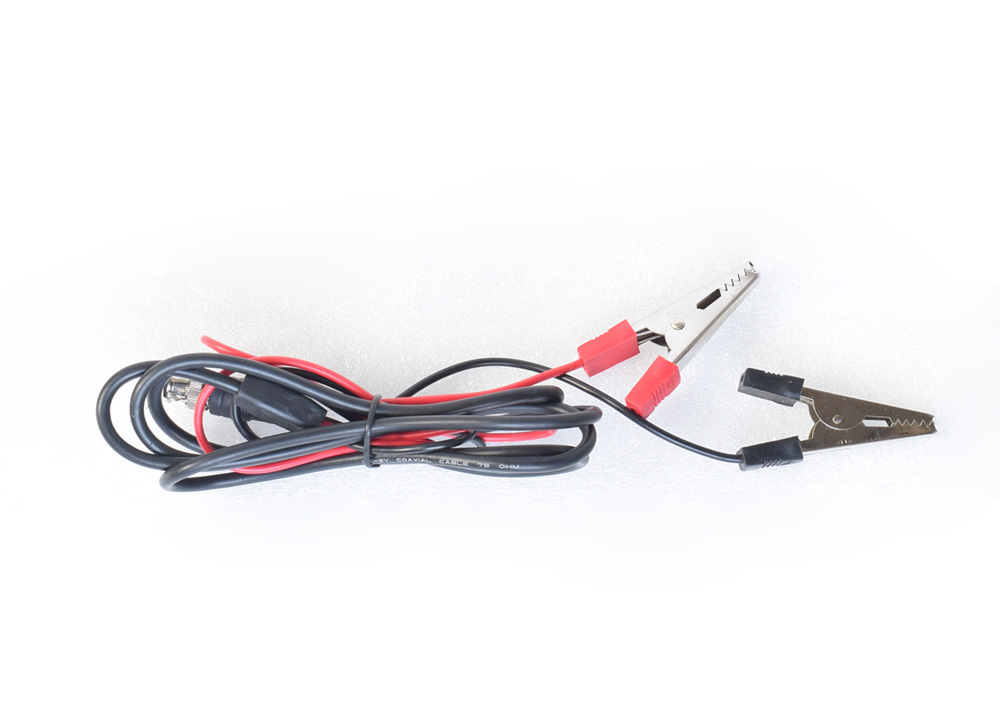

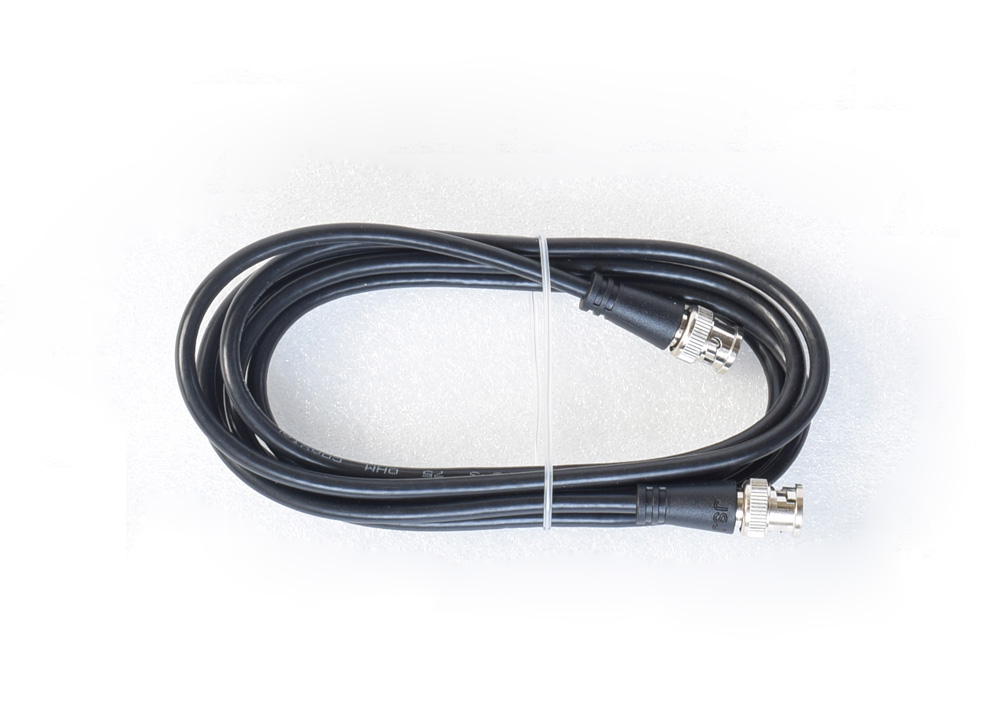

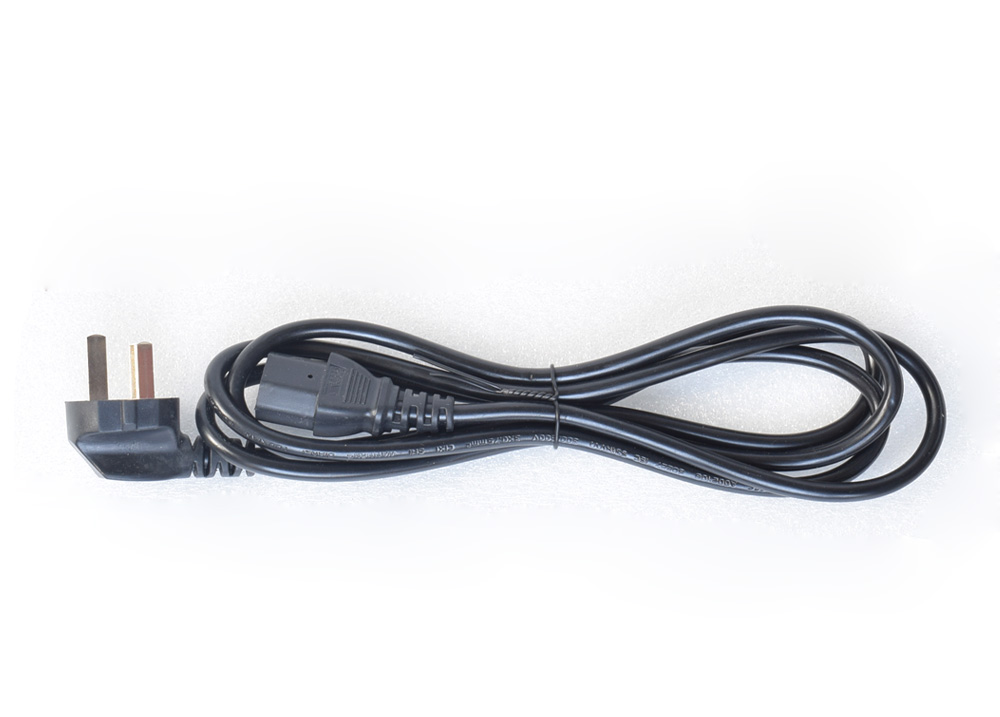

附件配件 ACCESSORIES ACCESSORIES

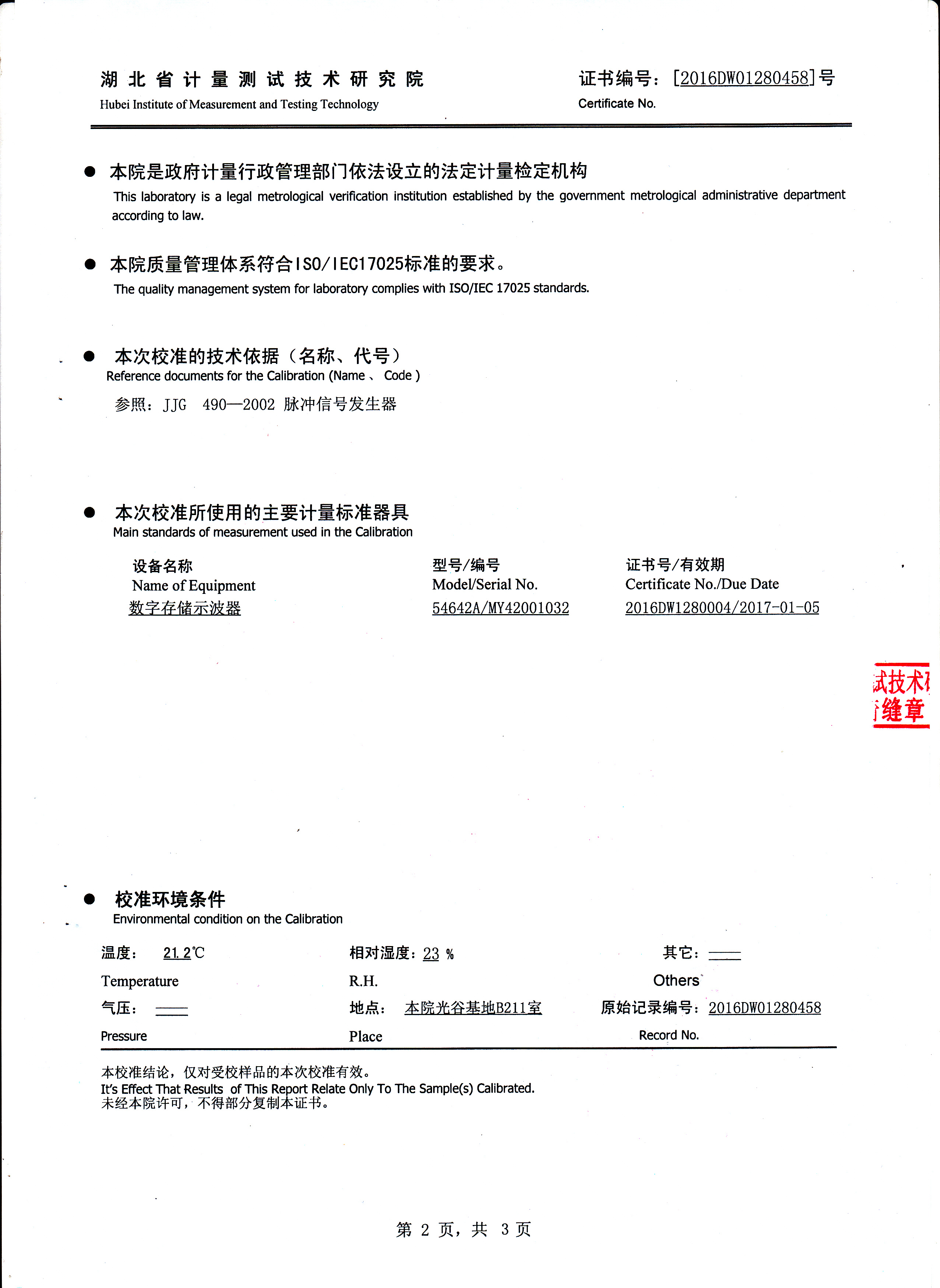

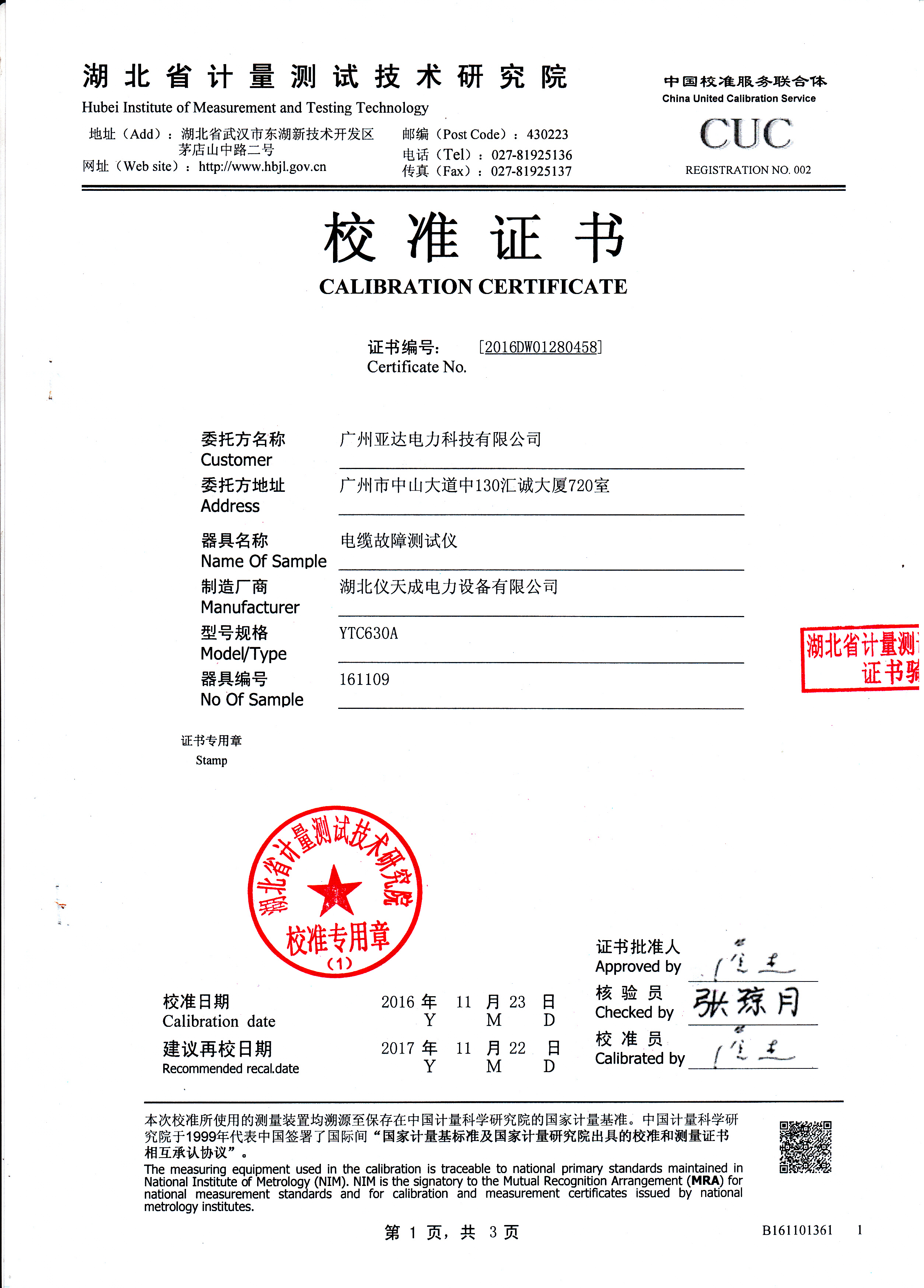

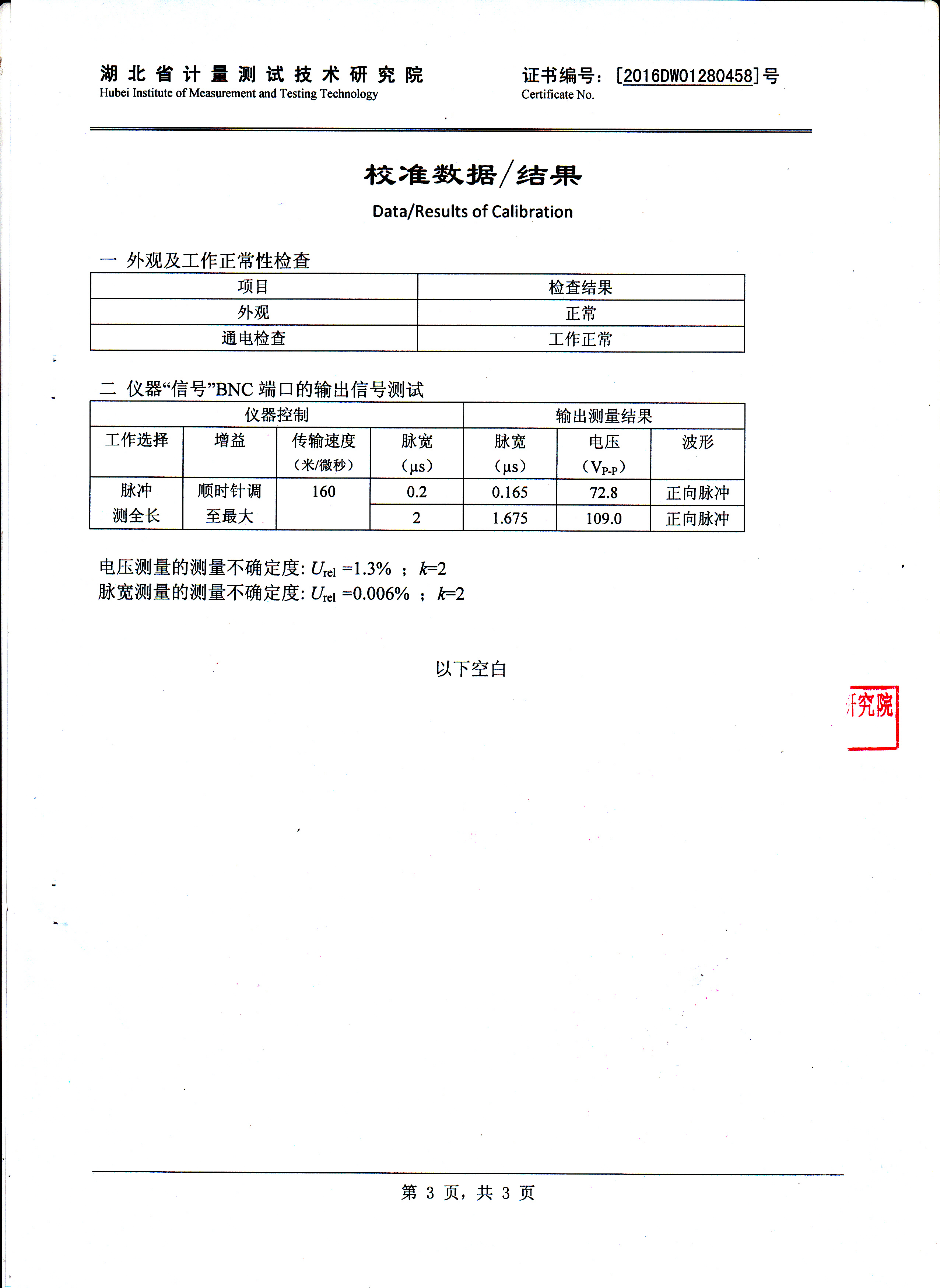

權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
