YTC2066微機繼電保護測試儀

我司研發的微機繼電保護測試儀試驗的全過程及試驗結果均在顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便。
操作控制由工業鍵盤進行，操作簡單方便，只需簡單的計算機知識，極易掌握。
采用高精度D/A轉換器，保證了全范圍內電流、電壓的精度和線性度，克服了幅值和相位漂移等問題。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

湖北儀天成研制的YTC2066微機繼電保護測試儀采用高性能工控機作為控制微機，直接運行Window XP操作系統，裝置面板帶有大尺寸真彩色TFT顯示器、內嵌式工業鍵盤，裝置前面板設有多個USB口可方便地進行數據存取、數據通信和進行軟件升級等。

試驗的全過程及試驗結果均在顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便，操作控制由工業鍵盤進行，操作簡單方便，只需簡單的計算機知識，極易掌握。
YTC2066微機繼電保護測試儀采用高速數字控制處理器作為輸出核心，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。由于點數高，波形保真度高，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現準確移相、諧波疊加，高頻率時亦可保證高的精度。
采用高精度D/A轉換器，保證了全范圍內電流、電壓的精度和線性度，由于D/A分辨力高和波形點數高，D/A轉換輸出的階梯波已具有相當好的波形質量，后級僅需較簡單的低通濾波器即可濾除高頻分量，還原出高質量、高穩定的正弦波，很好地克服了幅值和相位漂移等問題。

產品特征：
YTC2066微機繼電保護測試儀其主要特點表現為：
1、使用易用的Windows XP操作系統，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”。
2、高性能的嵌入式工業控制計算機和大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等。

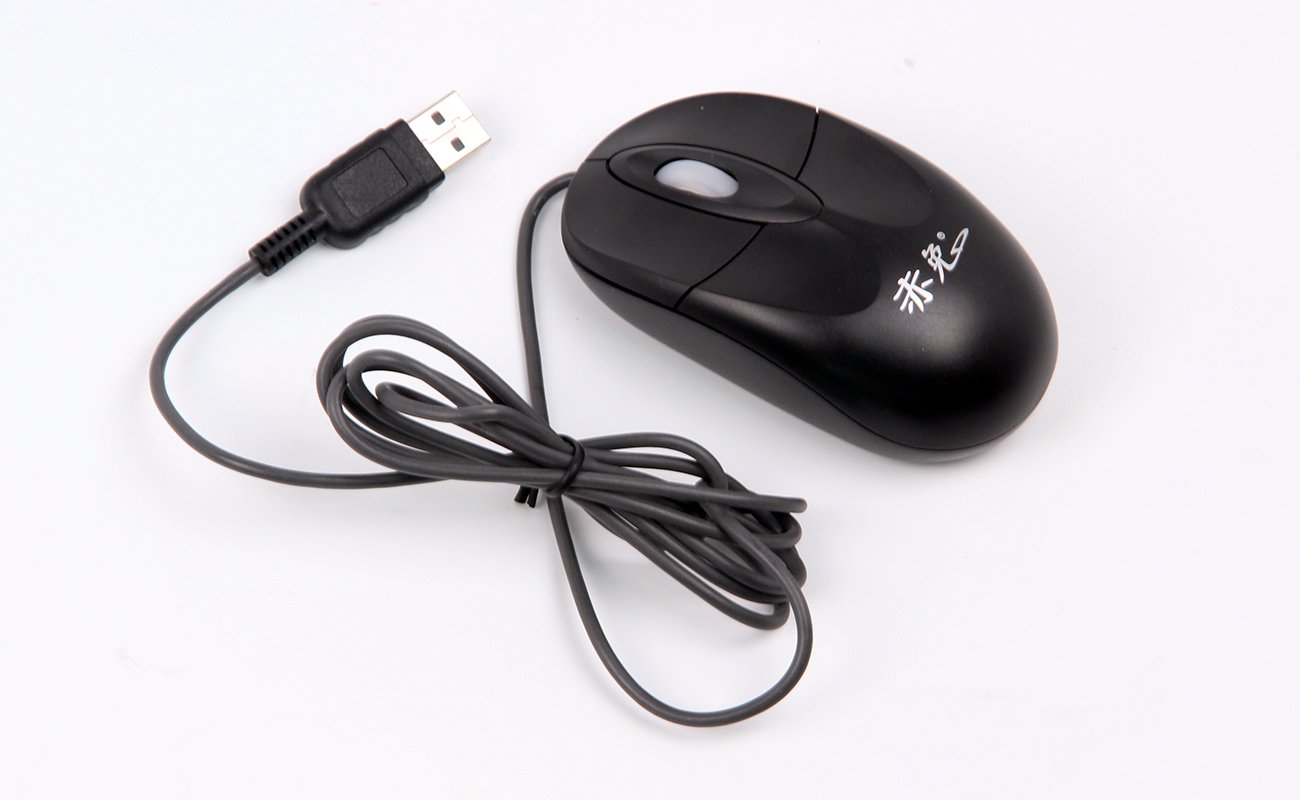

3、配備有超薄型工業鍵盤和觸控鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
4、配備有外接USB接口，可以方便地進行數據存取和軟件維護。
5、無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪。
6、采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求。
7、可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相角、頻率。
8、功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，在輸出電流達大時，波形仍能保證不失真、不削峰。
9、開入量輸入接口能自動適應無源（空接點）、有源并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作。
10、自帶110V/220V輔助直流電源，可在試驗現場為保護裝置供電。
11、可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，可以實時存儲測試數據，顯示矢量圖，打印報表等。
12、采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便。
13、儀器具有自我保護功能，采用合理設計的散熱結構，具有可靠完善的多種保護措施，支持輸出波形監視，和一定的故障自診斷及閉鎖功能

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

項目	技術參數
交流電流源	六相共用中性點的電流源，電流上升下降時間＜100μs
	輸出功率	450VA/相
	輸出準確度	0.1A～1A準確度	±5mA
		1A～10A準確度	±0.1%
		10A～40A準確度	±0.2%
	分辨力	0.1A～10A分辨力	1mA
		10A～40A分辨力	5mA
	單相連續輸出時間	0.1A～10A輸出時間	不限時
		10A～20A輸出時間	≥90秒
		20A～30A輸出時間	≥20秒
		30A～40A輸出時間	≥15秒
交流電壓源	六相共用中性點的電壓源，電流上升下降時間＜100μs
	最大輸出功率	≥75VA/相
	輸出準確度	1V～5V準確度	±5mV
		5V～125V準確度	±0.1%
	分辨力	1V～5V分辨力	1mV
		5V～125V分辨力	5mV
直流電流源	單相輸出范圍	-10A～+10A或0～20A
	輸出功率	300VA/相
	輸出準確度	±0.1A～±2A準確度	±10mA
		±2A～±10A準確度	±0.2%
	分辨力	5mA
直流電壓源	直流電壓輸出范圍	-150V～+150V或0～300V
	最大輸出功率	≥100VA
	輸出準確度	±1V～±5V準確度	±10mV
		±5V～±150V準確度	±0.2%
	分辨力	±1V～±5V分辨力	5mV
		±5V～±150V分辨力	10mV
交流電壓、電流源角度	相角范圍	0°～ 360°
	準確度	±0.1°
	分辨力	0.01°
交流電壓、電流源頻率	頻率范圍	1～2000Hz
	疊加	能疊加2～20次任意幅值的諧波及直流
	輸出準確度	1Hz～65Hz	±0.001Hz
		65Hz～2000Hz	±0.02Hz
	分辨力	0.001 Hz
計時精度	1ms～1S	±1ms
	1S～999999S	±0.2%
開入量	16路獨立開關接點輸入，自動識別有源接點的極性
	兼容空接點與15V～250V有源接點
開出量	8對可編程開關空接點輸出
	接點容量：250VDC，0.5A 或 250VAC，0.5A
同步性	電壓電流同步性 ≤10μS
供電電源	交流輸入電壓	額定值	220V ± 10%
		基準值	220V ± 2%
	交流供電頻率	額定值	50Hz ± 10%
		基準值	50Hz ± 2%
使用環境條件	環境溫度	10℃～+40℃
	相對濕度	≤90%
	大氣壓強	80～110kPa
箱體尺寸與重量	箱體尺寸（長×寬×高）	420mm×215mm×470mm
	重量	25千克
