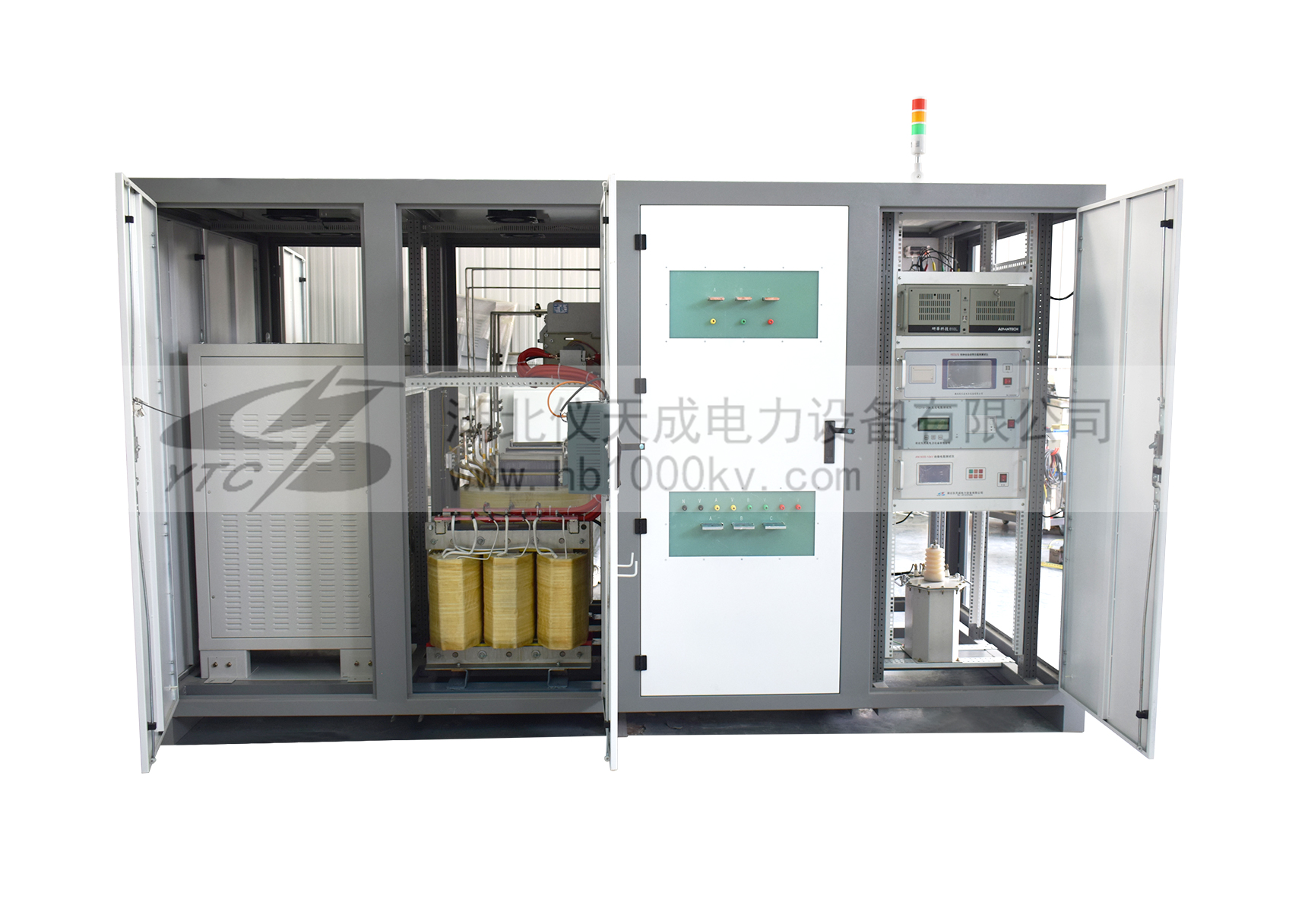

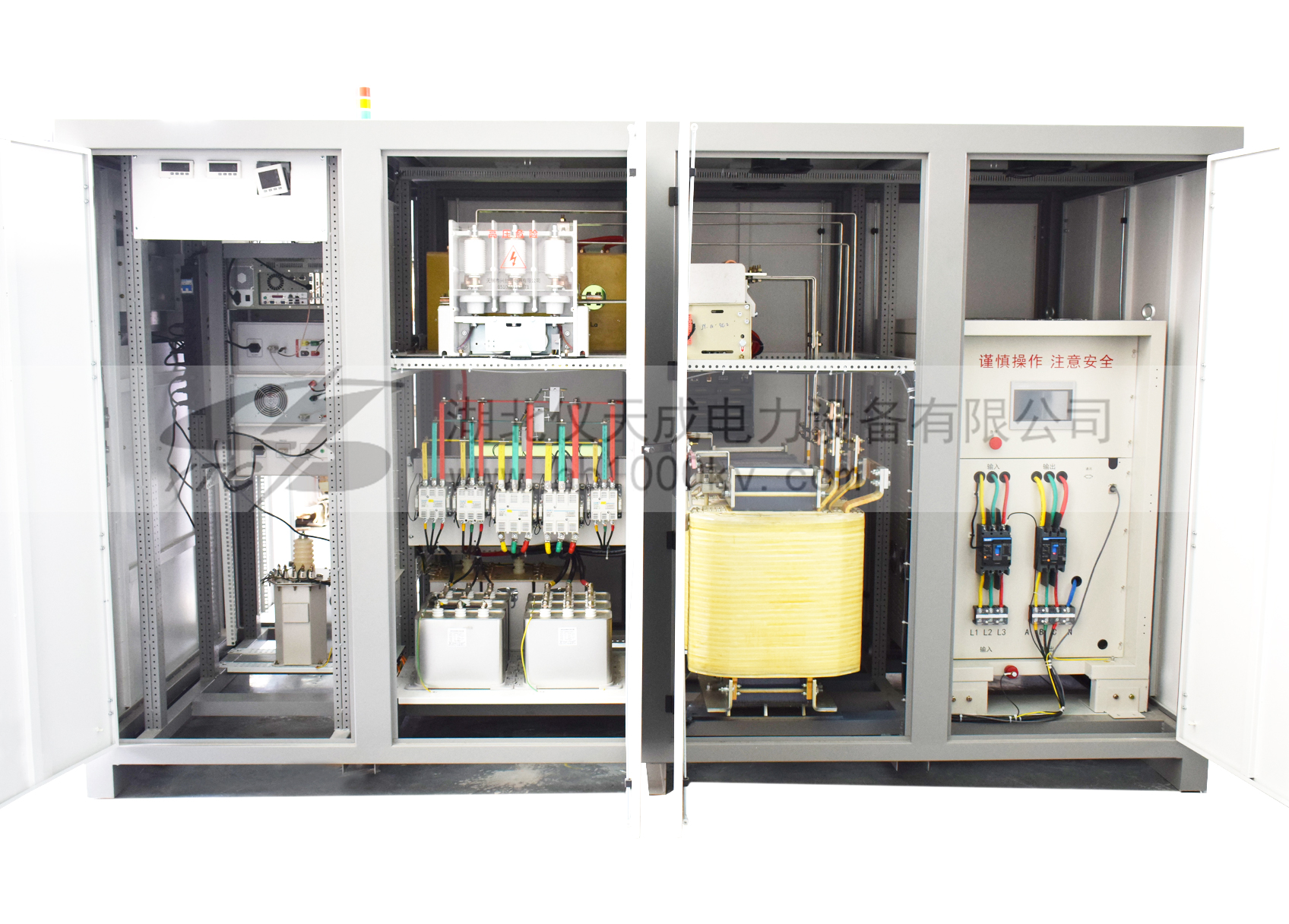

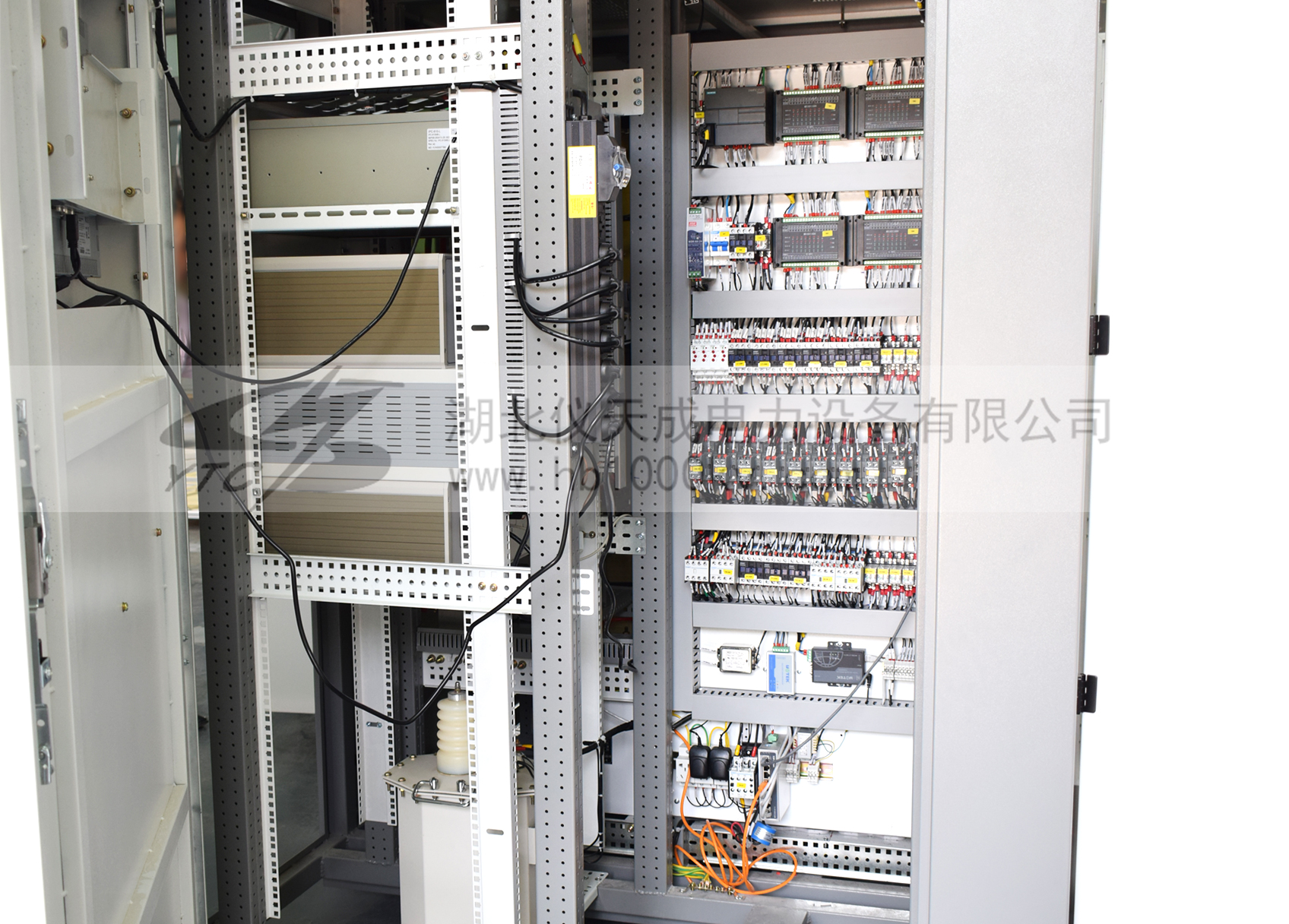

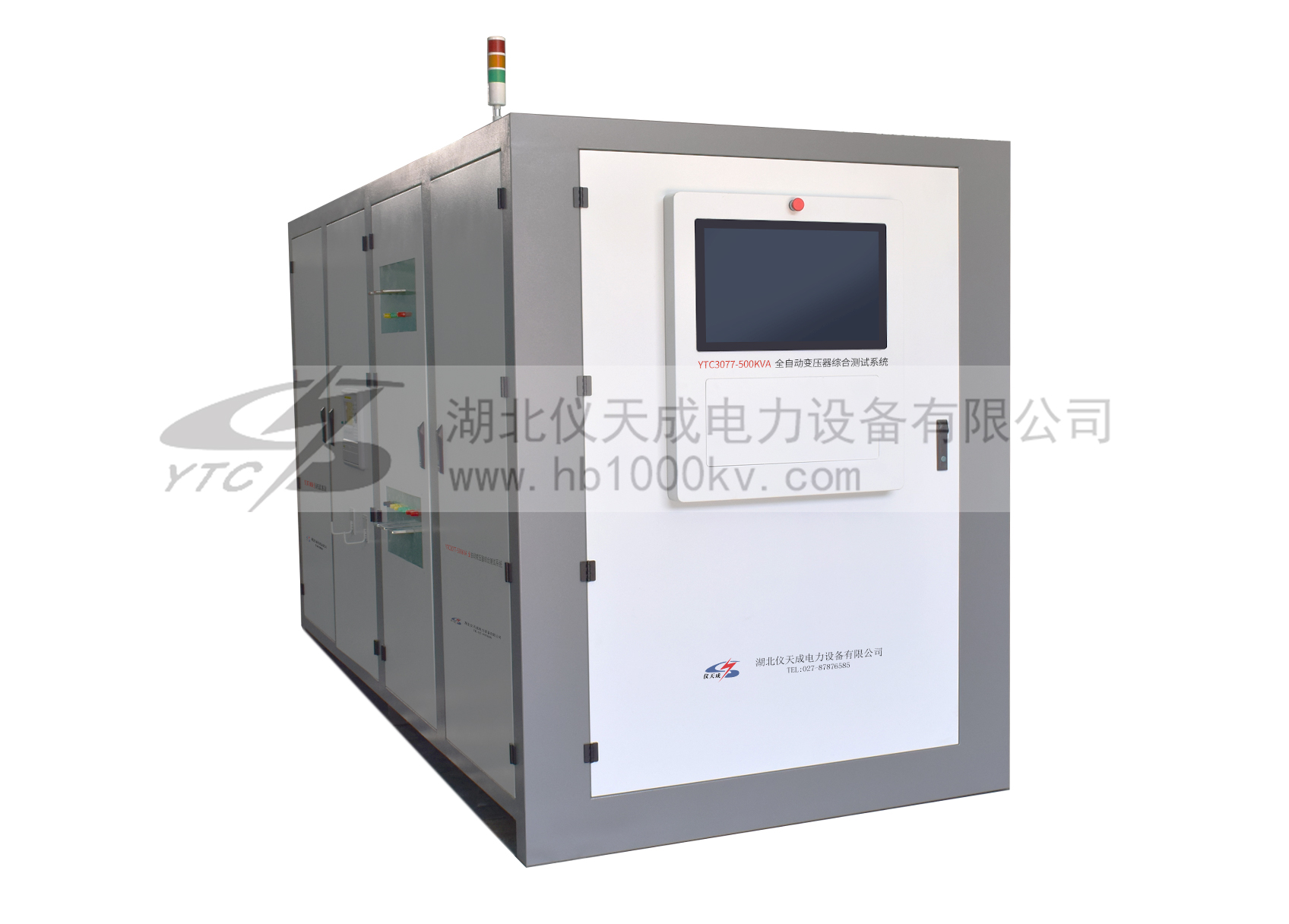

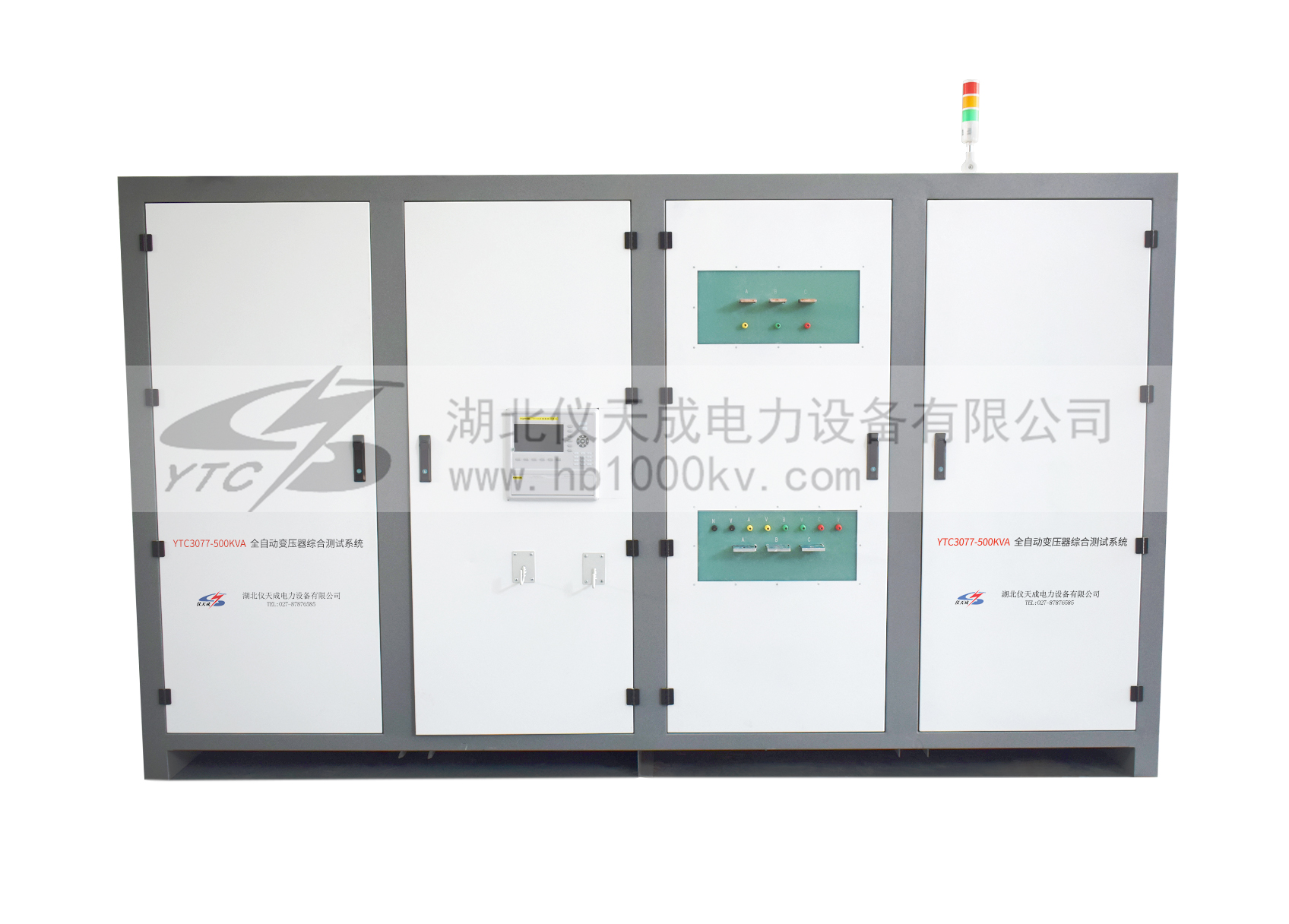

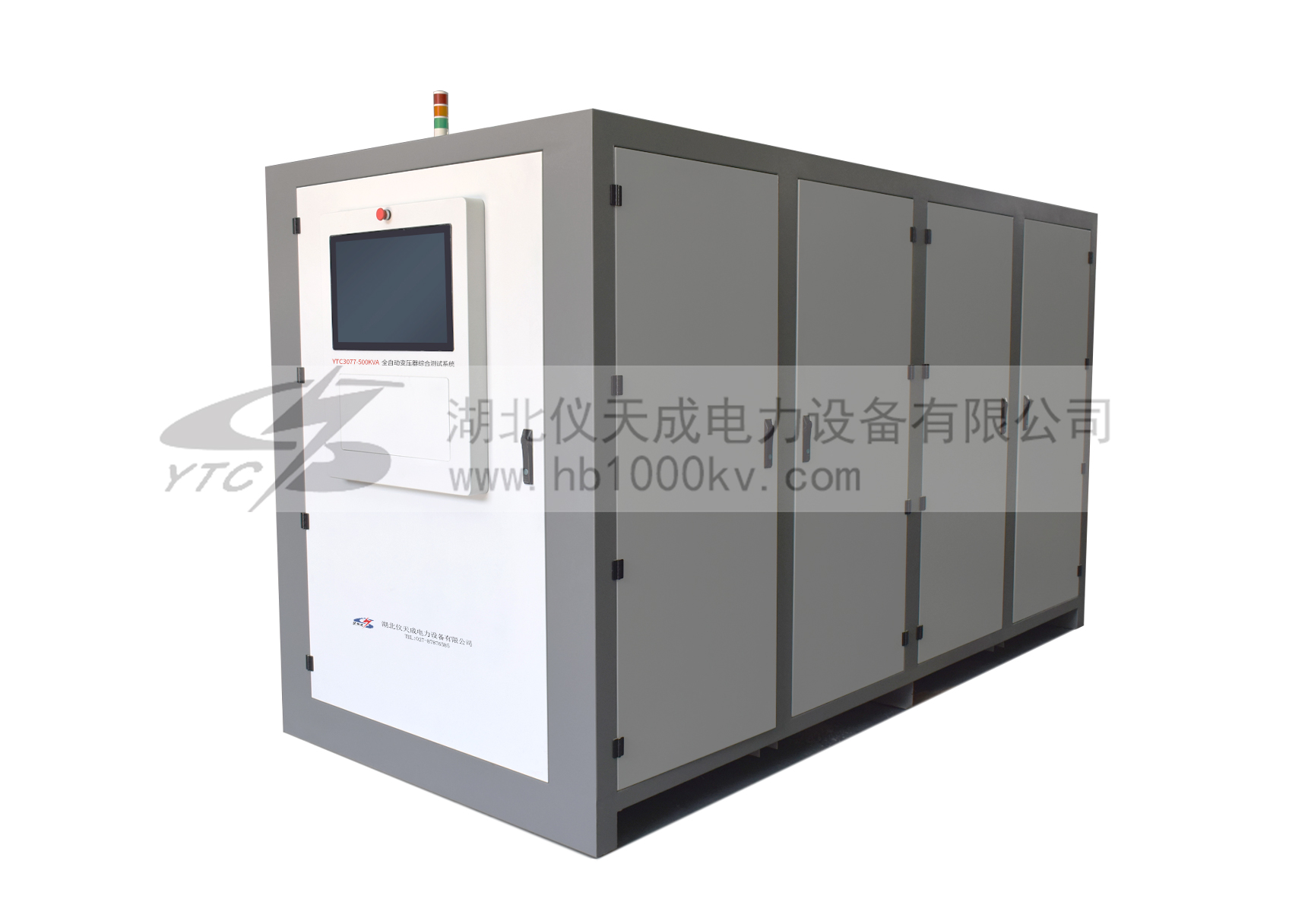

YTC3077-500KVA 全自動變壓器綜合測試系統

YTC3077-500KVA 全自動變壓器綜合測試系統符合GB1094.2,GB/T501,GB/T4776,GB/T5169,GB/4285 等相關國家標準。
該試驗臺主要是對電力變壓器,配電變壓器的直流電阻及變比測試,空載、負載特性及感應耐壓,工頻耐壓試驗及溫升進行試驗。
該裝置測量部分由高檔單片機控制,數字顯示,空載,短路等測試數據由單片機同步采樣,避免了傳統試驗方法中電壓,電流表,功率表分別讀數并由人工計算造成的誤差。
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

          YTC3077-500KVA 全自動變壓器綜合測試系統符合GB1094.2,GB/T501,GB/T4776,GB/T5169,GB/4285 等相關國家標準。
       該試驗臺主要是對電力變壓器,配電變壓器的直流電阻及變比測試,空載、負載特性及感應耐壓,工頻耐壓試驗及溫升進行試驗。
       該裝置測量部分由高檔單片機控制,數字顯示,空載,短路等測試數據由單片機同步采樣,避免了傳統試驗方法中電壓,電流表,功率表分別讀數并由人工計算造成的誤差。
       產品特點:
       變壓器測試系統集試驗一次接線,顯示,數據采集,分析處理,測量控制,存貯,打印,保護于一體,試驗全過程可全部自動完成,具有高效率、高精度的突出優點。
       變壓器測試系統采用全電腦操作,同時顯示三相電壓電流等參量,全部試驗數據均在屏幕上實時(鎖定)顯示,避免了試驗過程中因視差、換算、計算等諸多因素造成的誤差。使測試精度更高。特別是徹底解決操作人員同時讀看多塊表計,同時記錄多組數據的困難,保證試驗數據的準確可靠。
       數據處理采用自動存儲方式,試驗數據全部實時填入相應數據庫,避免人工轉抄記錄過程,保證了數據的真實、可靠。

       產品別稱:變壓器特性綜合測試系統、變壓器特性測試臺、變壓器綜合試驗臺、變壓器測試臺、變壓器電氣試驗臺、變壓器綜合測試臺
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

直流電阻測試:
輸出電流 高壓CH1:  5A、1A、0.1A 、0.01A
低壓CH2:  20A、10A、5A、2A
量程 (高壓CH1---5A):   0Ω——4Ω
(高壓CH1---1A):   20mΩ——20Ω
(高壓CH1---0.1A): 200mΩ——200Ω
(高壓CH1---0.01A):2Ω——2000Ω
(低壓CH2---20A): 0Ω——0.1Ω
(低壓CH2---10A): 2mΩ——0.4Ω
(低壓CH2---5A):  4mΩ——0.8Ω
(低壓CH2---2A):  10mΩ——2Ω
準確度 (高壓CH1):0.2%±1μΩ
(低壓CH2):0.2%±0.2μΩ
最小分辨率 0.1μΩ
溫升記錄數據間隔 10秒、30秒、60秒
工作溫度 -20~40℃
環境濕度 ≤80%RH,無結露
工作電源 交流:AC220V±10%,50Hz±1Hz
體積 長410mm×寬440mm×高210mm
凈重 15.7kg

變比組別測試:
顯示位數 5位
輸出電壓 160V(交流供電) 10V(交流供電) 自動(直流供電)
量程 0.9-10000 0.9-500 0.9-5000
準確度 <2000 ±0.1% ≤150 ±0.1% <1000 ±0.1%
2000-10000 ±0.3% 150-500 ±0.3% 1000-5000 ±0.3%
最小分辨率 0.0001
工作電源 AC220V±10%,50/60Hz±1Hz 鋰電池(選配)
測試數據存儲 50組
工作溫度 -20℃~40℃
相對濕度 ≤80%,不結露
體積 長360mm×寬280mm×高160mm
凈重 6kg

功率分析儀:
工作電源 工作電壓:85∽264V(交流)/120∽300V(直流)
頻率:47∽440HZ
容量:0∽40VA

應用領域 APPLICATION FIELD
附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
